两节串联锂电池充放电板,5V2A 输出,输入 PD 快充 5V-20V-103号

2023-05-25 13:01:40

郑先生

原创

344

103号密码是PWCHIP ，WWW.PWCHIP.COM.zip 0 点击下载文件( 18 积分)

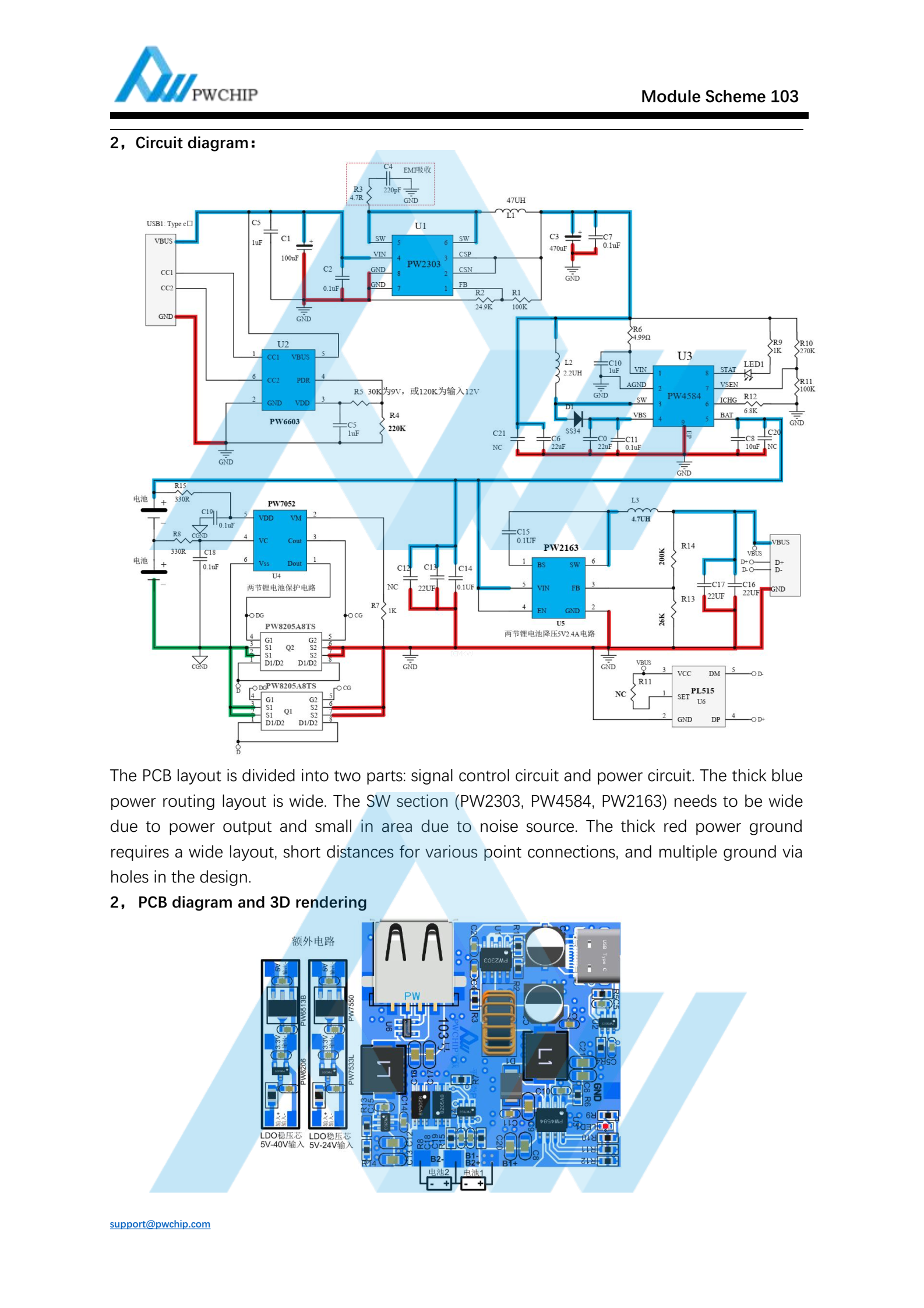

摘要：1 电路板 PCB 描述：1.1 名称：两节串联锂电池充放电板,5V2A 输出,输入 PD 快充 5V-20V1.2 应用：便捷充电设备等1.3 电池组： 7.4V 锂电池组，两串多并，充满 8.4V1.4 输入（USB1）： 5-12V（充电亮灯，充满灭灯，无电池闪灯），1.5 输出（USB2）： 5V2.4A (最大 3A)1.6 芯片功能简介：1， B 锂电池充电电路： PW4584PW4584 锂电池充电管理芯片，内置 MOS，可达输出 8.4V 1A 充电，支持 5V 输入升压两串锂电池充电。2 , DC-DC 降压芯片： PW2303PW2303 DC-DC 降压芯片， 130Khz 工作频率，其输入输出空载 0 压差特点，可调限流，常用于 5V 输入 5V 输出,同时输入又会有高于 5V 电压稳压输出 5V 的应用。可达 3A 输出3， A 锂电池保护电路： PW7052PW7052 两串锂电池得过充，过放，过流检测保护电路芯片，并联 MOS 可增加过流保护值4，锂电池输出电路： PW2163PW2163 DC-DC 降压恒压芯片，输入 4.5V-18V，可调恒压输出，，输出可达 5A3A 电流。5， PD 快充电压输出芯片:PW6603PW6603 是颗 USB PD 快充协议的 sink 端芯片，可使 PD 快充充电器输出想要的电压（9V,12,15V,20V 可选）
