两节串联锂电池充放电板,5V2A输入和输出-102号 PW4584芯片

2023-05-25 11:43:56

郑先生

原创

373

102号密码是PWCHIP ，WWW.PWCHIP.COM.zip 0 点击下载文件( 12 积分)

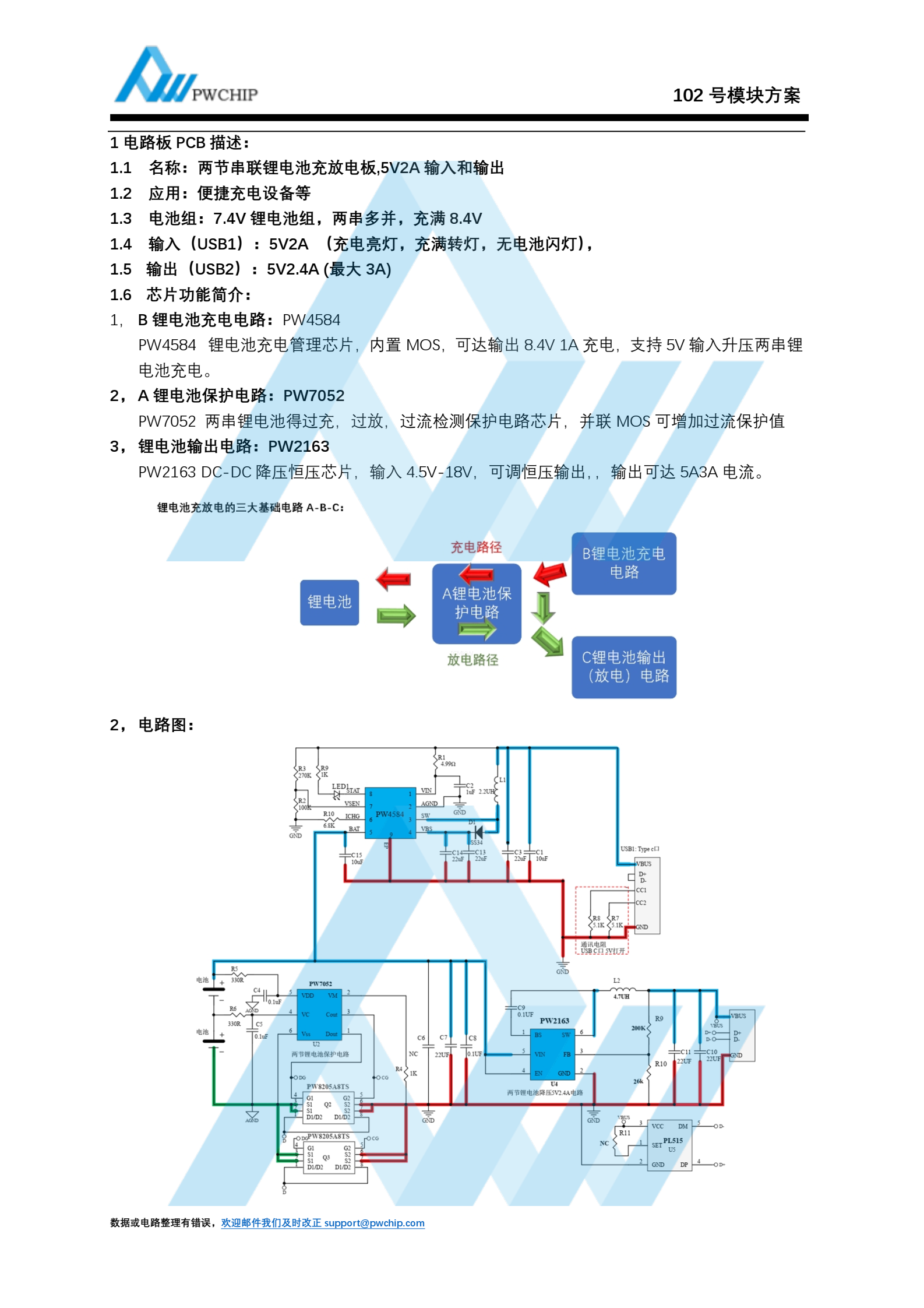

摘要：1 电路板PCB描述：1.1 名称：两节串联锂电池充放电板,5V2A输入和输出1.2 应用：便捷充电设备等1.3 电池组：7.4V锂电池组，两串多并，充满8.4V1.4 输入（USB1）： 5V2A （充电亮灯，充满转灯，无电池闪灯），1.5 输出（USB2）： 5V2.4A (最大3A)1.6 芯片功能简介：1，B锂电池充电电路：PW4584PW4584 锂电池充电管理芯片，内置 MOS，可达输出8.4V 1A充电，支持5V输入升压两串锂电池充电。2， A 锂电池保护电路： PW7052PW7052两串锂电池得过充，过放，过流检测保护电路芯片，并联MOS可增加过流保护值3，锂电池输出电路：PW2163PW2163 DC-DC降压恒压芯片，输入4.5V-18V，可调恒压输出，输出可达5A3A电流
