两节串联锂电池充放电板,5V2.4A 输入和输出同 USB C 口-104号

2023-05-25 13:11:14

郑先生

原创

238

104号密码是PWCHIP ，WWW.PWCHIP.COM.zip 0 点击下载文件( 12 积分)

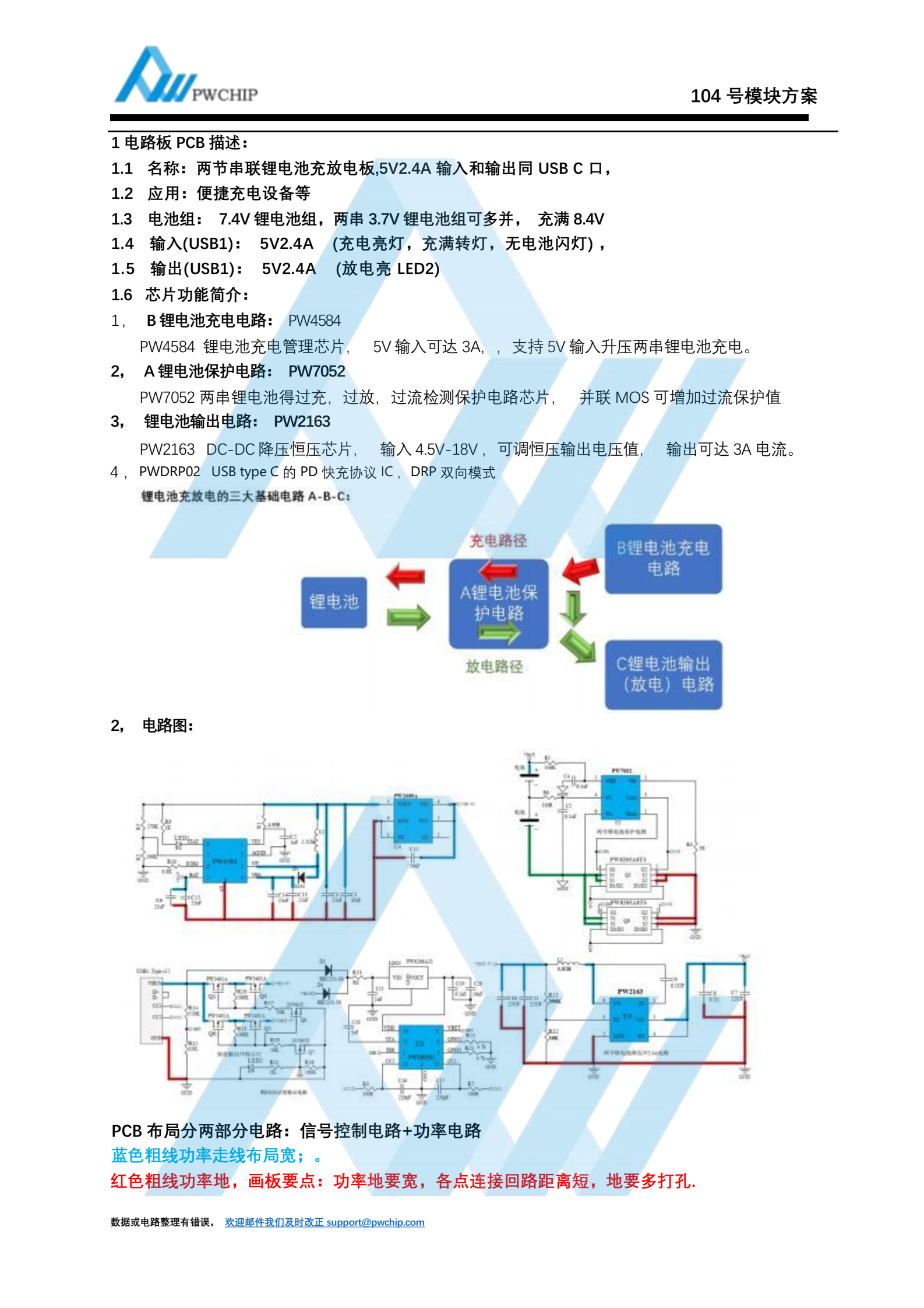

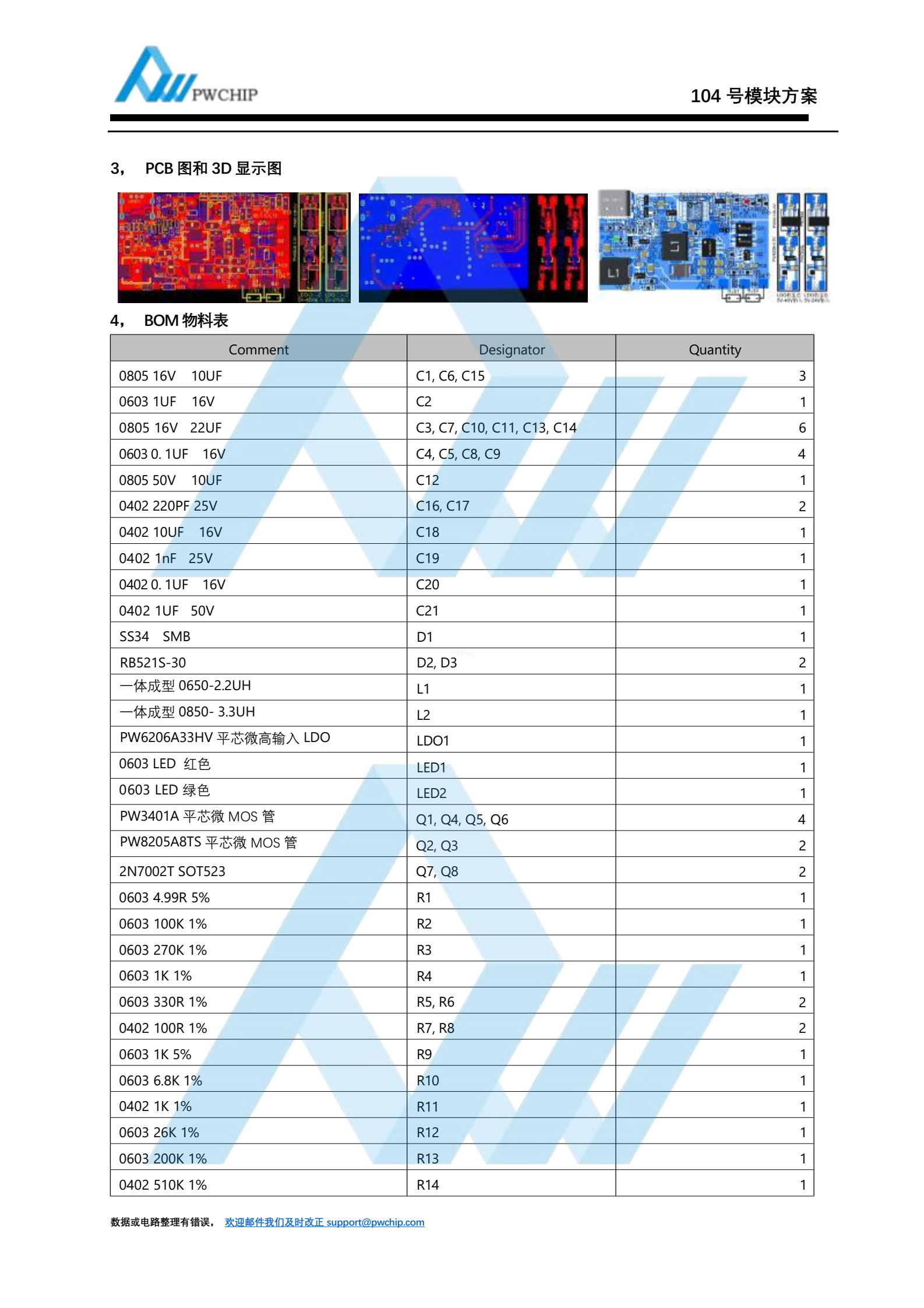

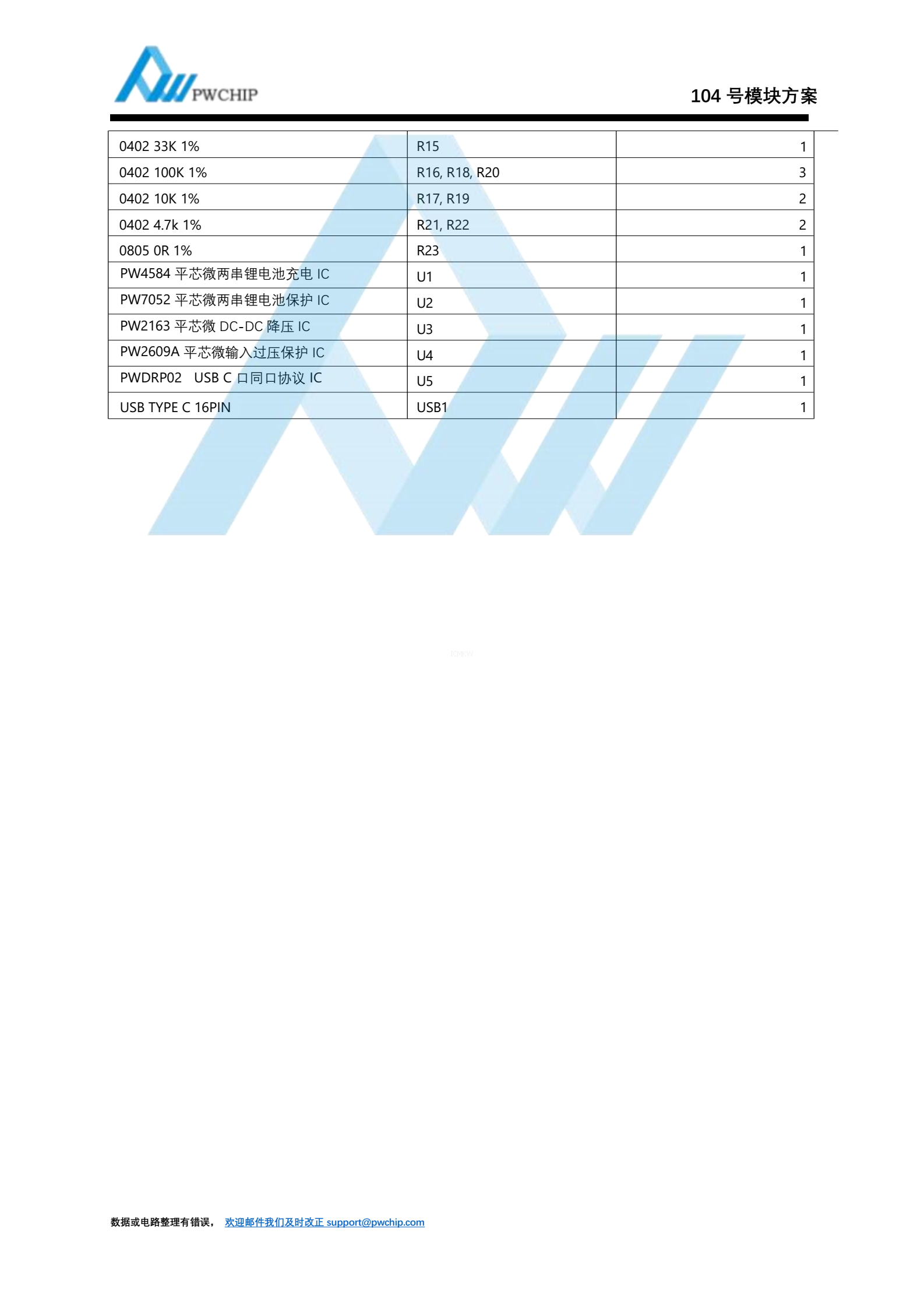

摘要：1 电路板 PCB 描述：1.1 名称：两节串联锂电池充放电板,5V2.4A 输入和输出同 USB C 口，1.2 应用：便捷充电设备等1.3 电池组： 7.4V 锂电池组，两串 3.7V 锂电池组可多并，充满 8.4V1.4 输入(USB1)： 5V2.4A (充电亮灯，充满转灯，无电池闪灯) ，1.5 输出(USB1)： 5V2.4A (放电亮 LED2)1.6 芯片功能简介：1， B 锂电池充电电路： PW4584PW4584 锂电池充电管理芯片， 5V 输入可达 3A，，支持 5V 输入升压两串锂电池充电。2， A 锂电池保护电路： PW7052PW7052 两串锂电池得过充，过放，过流检测保护电路芯片，并联 MOS 可增加过流保护值3，锂电池输出电路： PW2163PW2163 DC-DC 降压恒压芯片，输入 4.5V-18V ，可调恒压输出电压值，输出可达 3A 电流。4 ， PWDRP02 USB type C 的 PD 快充协议 IC ， DRP 双向模式
