5V2A 输入两节串联锂电池充电,电池稳压 5V2A 输出-99号

2023-05-25 10:58:49

郑先生

原创

299

99号密码是PWCHIP ，WWW.PWCHIP.COM.zip 0 点击下载文件( 12 积分)

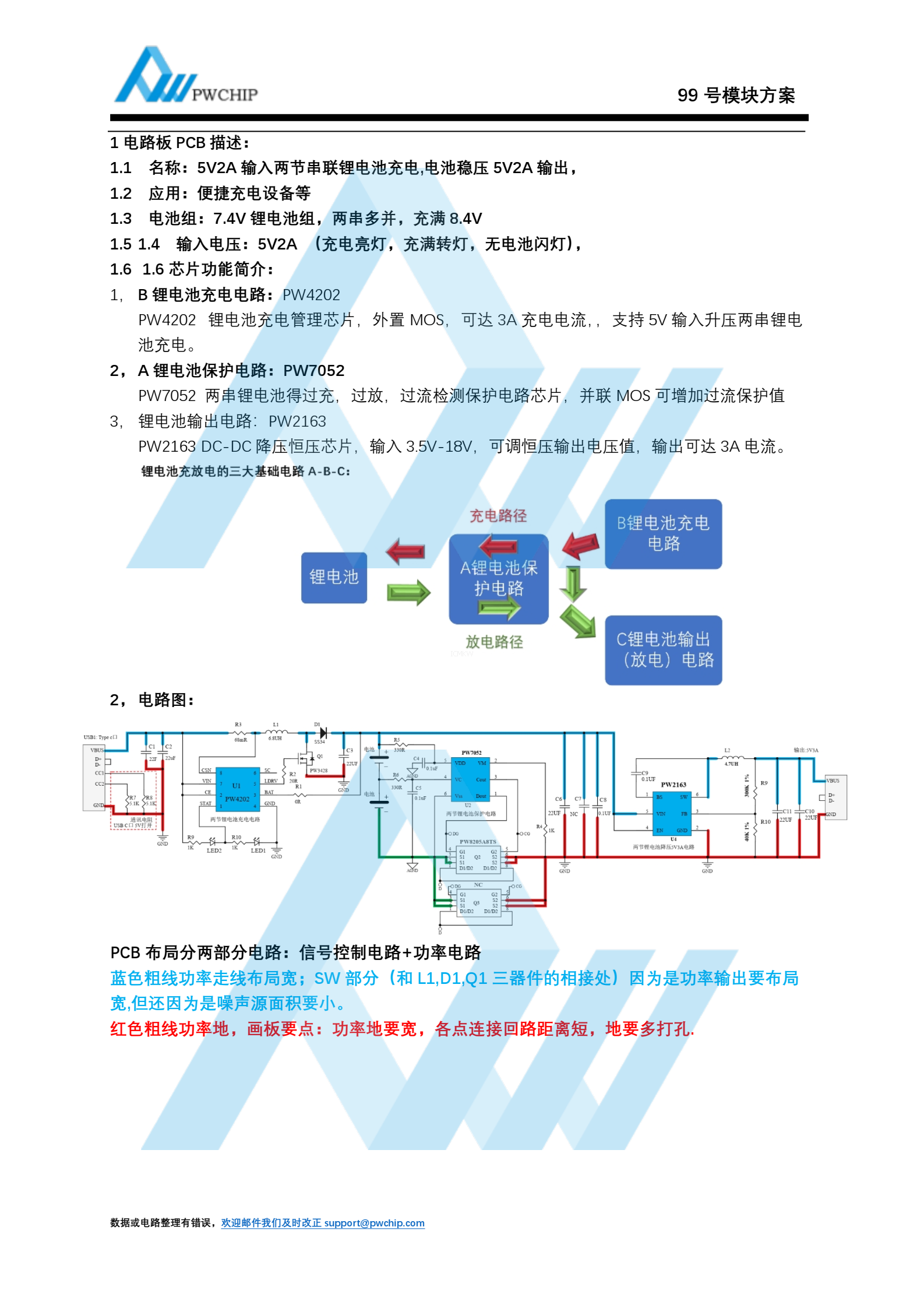

摘要：1 电路板 PCB 描述：1.1 名称： 5V2A 输入两节串联锂电池充电,电池稳压 5V2A 输出，1.2 应用：便捷充电设备等1.3 电池组： 7.4V 锂电池组，两串多并，充满 8.4V1.5 1.4 输入电压： 5V2A （充电亮灯，充满转灯，无电池闪灯），1.6 1.6 芯片功能简介：1， B 锂电池充电电路： PW4202PW4202 锂电池充电管理芯片，外置 MOS，可达 3A 充电电流，，支持 5V 输入升压两串锂电池充电。2， A 锂电池保护电路： PW7052PW7052 两串锂电池得过充，过放，过流检测保护电路芯片，并联 MOS 可增加过流保护值3，锂电池输出电路： PW2163PW2163 DC-DC 降压恒压芯片，输入 3.5V-18V，可调恒压输出电压值，输出可达 3A 电流。
