5V-24V 输入单节锂电池 1A 充电,放电 5V1A 电源板-98号

2023-05-25 10:54:53

郑先生

原创

246

98号密码是PWCHIP ，WWW.PWCHIP.COM.zip 0 点击下载文件( 18 积分)

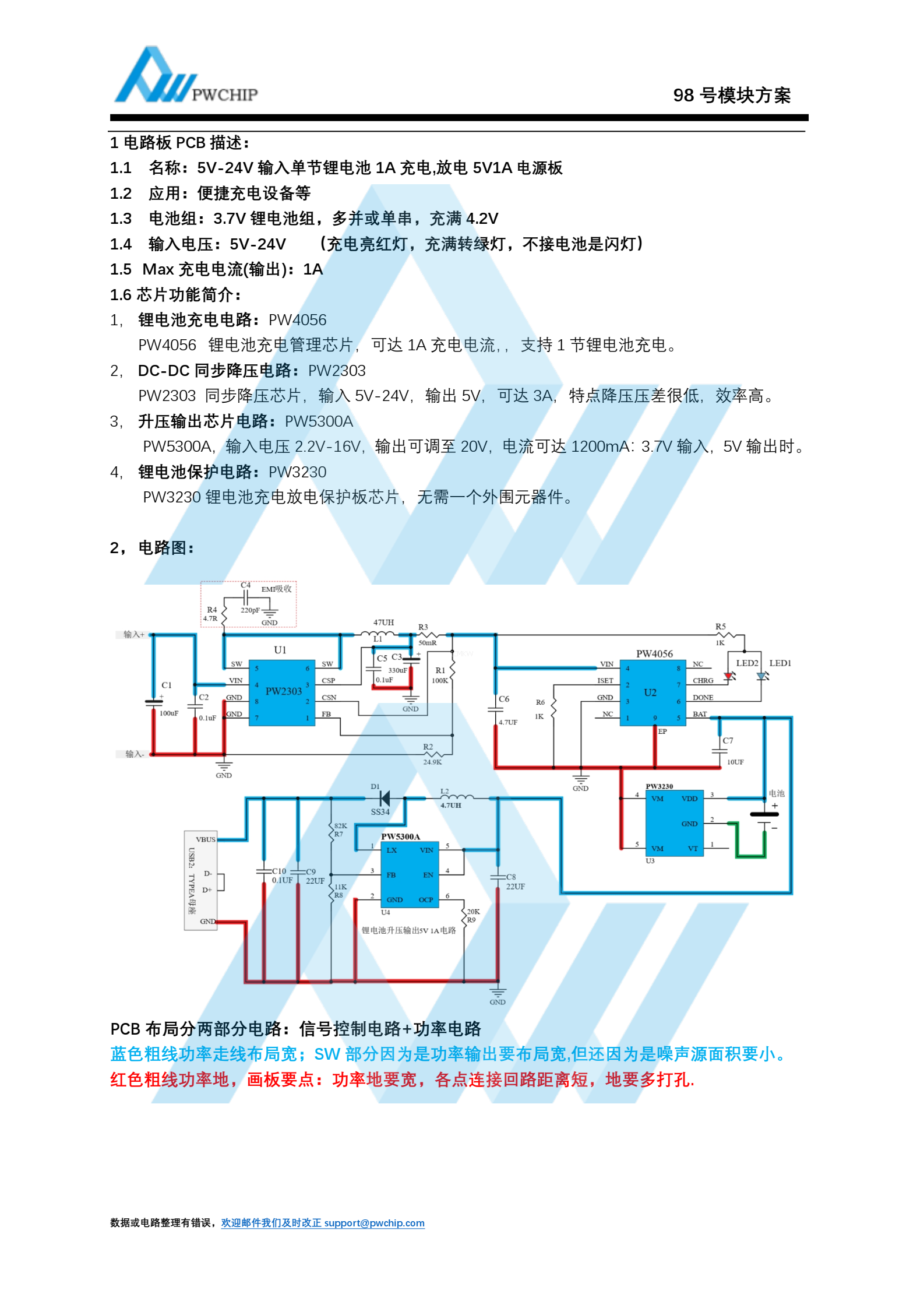

摘要：1 电路板 PCB 描述：1.1 名称： 5V-24V 输入单节锂电池 1A 充电,放电 5V1A 电源板1.2 应用：便捷充电设备等1.3 电池组： 3.7V 锂电池组，多并或单串，充满 4.2V1.4 输入电压： 5V-24V （充电亮红灯，充满转绿灯，不接电池是闪灯）1.5 Max 充电电流(输出)： 1A1.6 芯片功能简介：1，锂电池充电电路： PW4056PW4056 锂电池充电管理芯片，可达 1A 充电电流，，支持 1 节锂电池充电。2， DC-DC 同步降压电路： PW2303PW2303 同步降压芯片，输入 5V-24V，输出 5V，可达 3A，特点降压压差很低，效率高。3，升压输出芯片电路： PW5300APW5300A，输入电压 2.2V-16V，输出可调至 20V，电流可达 1200mA： 3.7V 输入， 5V 输出时。4，锂电池保护电路： PW3230PW3230 锂电池充电放电保护板芯片，无需一个外围元器件。
