PW2051， PW2052,PW2052B， PW2053， PW2058 降压电路板-39,40,41,42,43号

2023-05-24 14:59:53

郑先生

原创

690

39,40,41,42,43密码是PWCHIP ，WWW.PWCHIP.COM.zip 0 点击下载文件( 18 积分)

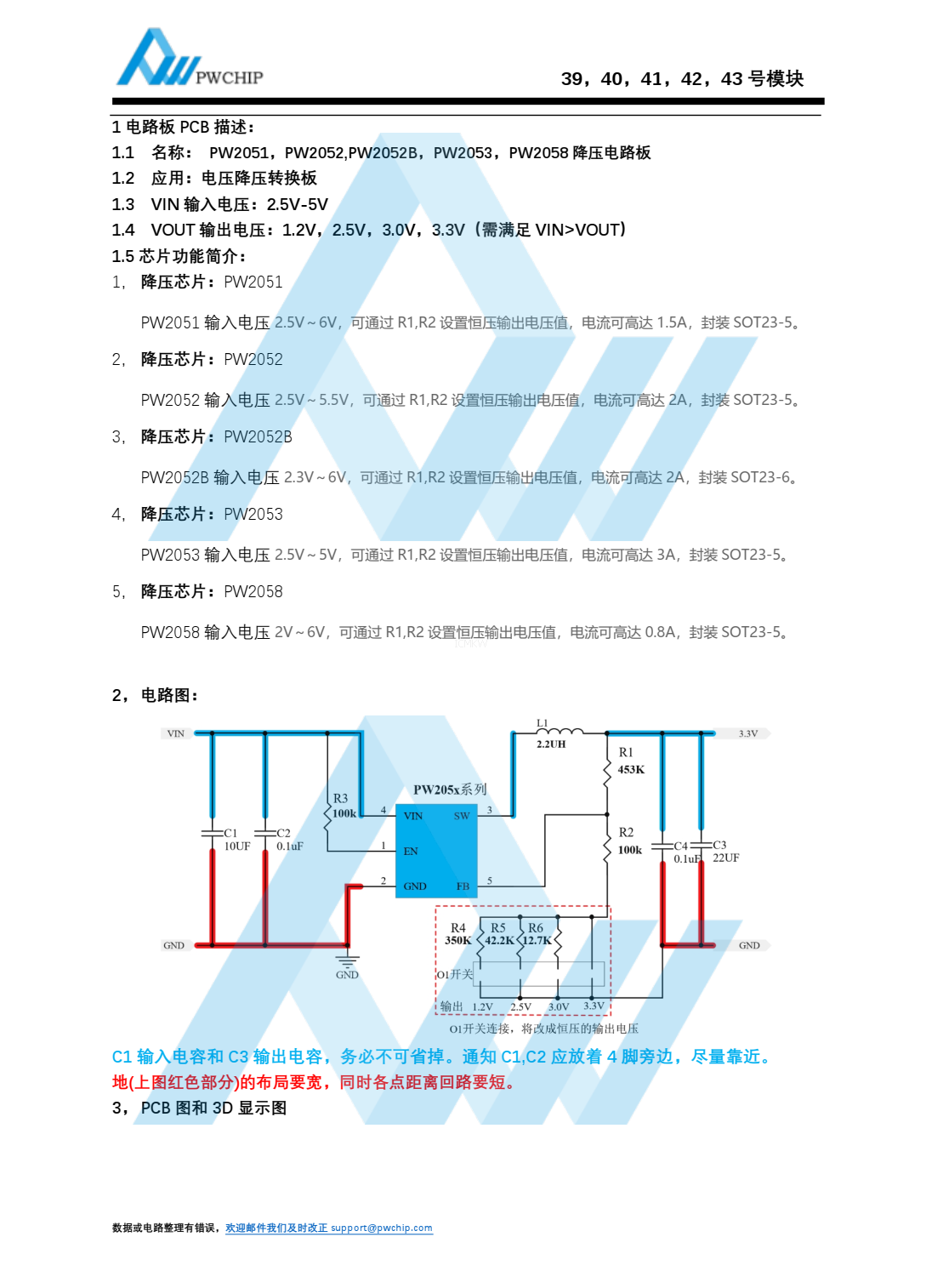

摘要：1 电路板 PCB 描述：1.1 名称： PW2051， PW2052,PW2052B， PW2053， PW2058 降压电路板1.2 应用：电压降压转换板1.3 VIN 输入电压： 2.5V-5V1.4 VOUT 输出电压： 1.2V， 2.5V， 3.0V， 3.3V（需满足 VIN>VOUT）1.5 芯片功能简介：1，降压芯片： PW2051PW2051 输入电压 2.5V～ 6V，可通过 R1,R2 设置恒压输出电压值，电流可高达 1.5A，封装 SOT23-5。2，降压芯片： PW2052PW2052 输入电压 2.5V～ 5.5V，可通过 R1,R2 设置恒压输出电压值，电流可高达 2A，封装 SOT23-5。3，降压芯片： PW2052BPW2052B 输入电压 2.3V～ 6V，可通过 R1,R2 设置恒压输出电压值，电流可高达 2A，封装 SOT23-6。4，降压芯片： PW2053PW2053 输入电压 2.5V～ 5V，可通过 R1,R2 设置恒压输出电压值，电流可高达 3A，封装 SOT23-5。5，降压芯片： PW2058PW2058 输入电压 2V～ 6V，可通过 R1,R2 设置恒压输出电压值，电流可高达 0.8A，封装 SOT23-5。
