支持 PD/QC 快充协议高压 5V-9V 给四节串联 16.8V 锂电池充电芯片板-38号

2023-05-24 14:52:47

郑先生

原创

380

38号密码是PWCHIP ，WWW.PWCHIP.COM.zip 0 点击下载文件( 12 积分)

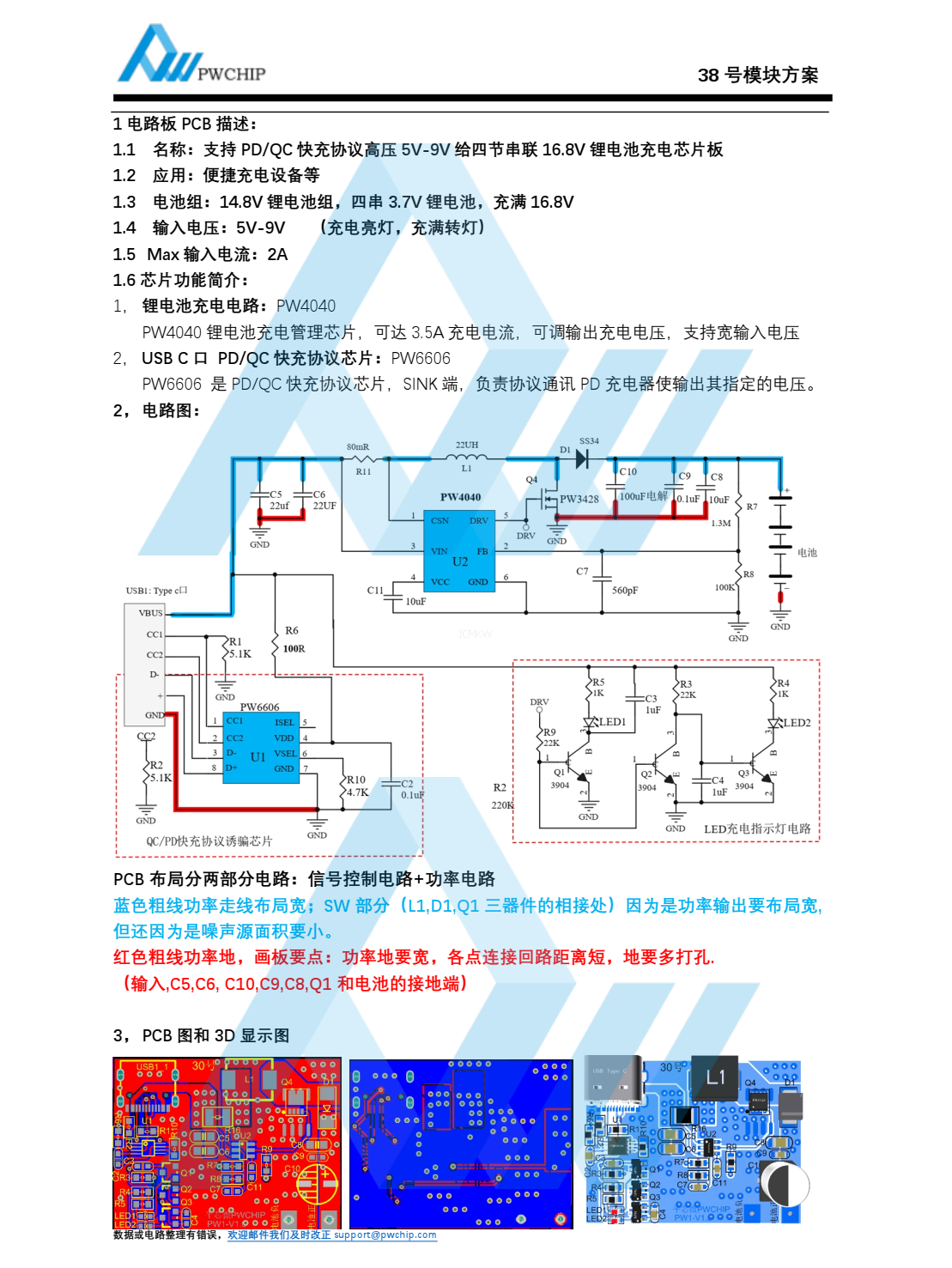

摘要：1 电路板 PCB 描述：1.1 名称：支持 PD/QC 快充协议高压 5V-9V 给四节串联 16.8V 锂电池充电芯片板1.2 应用：便捷充电设备等1.3 电池组： 14.8V 锂电池组，四串 3.7V 锂电池，充满 16.8V1.4 输入电压： 5V-9V （充电亮灯，充满转灯）1.5 Max 输入电流： 2A1.6 芯片功能简介：1，锂电池充电电路： PW4040PW4040 锂电池充电管理芯片，可达 3.5A 充电电流，可调输出充电电压，支持宽输入电压2， USB C 口 PD/QC 快充协议芯片： PW6606PW6606 是 PD/QC 快充协议芯片， SINK 端，负责协议通讯 PD 充电器使输出其指定的电压。
