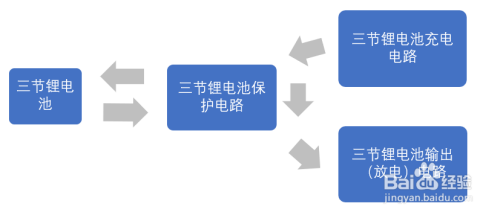

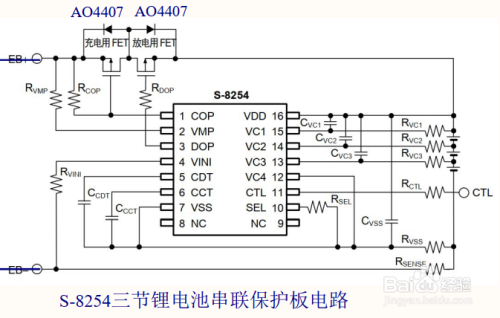

三节锂电池保护电路，芯片电路图

控制三节锂电池池的充电电压，放电电压和过流保护等功能，和电解反接，输出短路保护等

三节锂电池充电电路

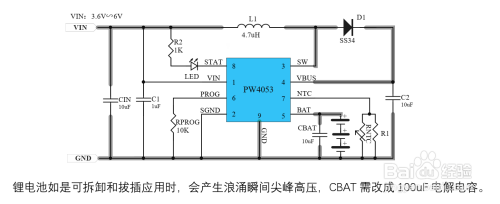

PW4053，输入5V，升压输出12.6V的三节锂电池充电管理芯片，1A；

PW4203，输入15V-20V，降压输出12.6V的三节锂电池充电电流芯片，2A

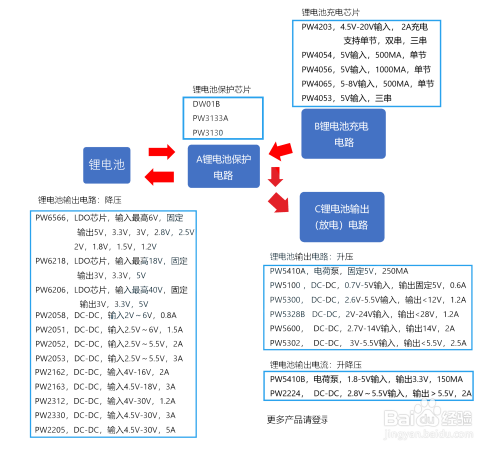

三节锂电池输出电路

对于三节锂电池的输出来说，如果是DC-DC的话，就由1A-5A的多种选择了。

如果是LDO的话，就有两个，PW6218输入电压最大18V，PW6206输入电压最大40V，都是SOT23-3封装。
