由福特、克莱斯勒、通用组成的汽车电子委员会（ AEC ）颁布了光电器件的可靠性标准 AEC-Q102 ，对光电器件的可靠性展开了严格的测试要求，为主机厂提供了可靠性高、使用寿命长的光电器件，推动车规级芯片技术突破与产业化发展。



AEC 机构背景及 AEC-Q 系列认证

汽车电子协会 Automotive Electronics Council , AEC 是建立可靠、高质量电子元器件标准的标准化机构， 1993 年发起建立通用零件资格标准体系 AEC 。满足这些标准的元器件能适用于汽车环境的最低要求，无需进行额外的元器件级鉴定测试。



AEC-Q100  基于集成电路失效机理的应力测试条件

AEC-Q101  基于失效机理的车用半导体分立器件应力测试条件

AEC-Q102  基于失效机理的车用半导体发光器件应力测试条件

AEC-Q103   基于失效机理的车用 MEMS 压力器件应力测试条件

AEC-Q104   基于失效机理的车用 MCM 器件应力测试条件

AEC-Q200  无源器件应力测试条件



AEC-Q102 测试与光电二极管

在 AEC-Q 系列认证家族中， AEC-Q102 标准是基于失效机制的汽车光电半导体应力测试规范，产品范围包括 LED 灯珠、光电二极管、光电晶体管、激光组件等。通过 AEC-Q102 认证对企业是一个漫长的过程，要求一款产品从设计研发之初就需要对标这个测量标准，反复进行试验，及时发现并改进产品缺陷，才能使得量产成品能够顺利通过 AEC-Q102 的认证，并最终为车企选择提供依据。



光电二极管是一类应用非常广泛的光探测器件，接受光能作为输入以产生电流，也被称为光电探测器，光电传感器或光探测器，广泛应用于汽车领域，如汽车自动空调系统的日照强度传感器，汽车点火系统中的光电式曲轴位置传感器，以及灯光自动控制器中用来检测车辆周围亮、暗程度的光传感器等。



AEC-Q102 标准能带来哪些好处？

1. 有规律可循；

2. 该标准收集了 60 多家企业的知识和经验；

3. 关注汽车级行业的需求，涵盖全部汽车级的应用；

4. 所有电子元器件都需要平等；

5. 推广新型车辆照明技术。

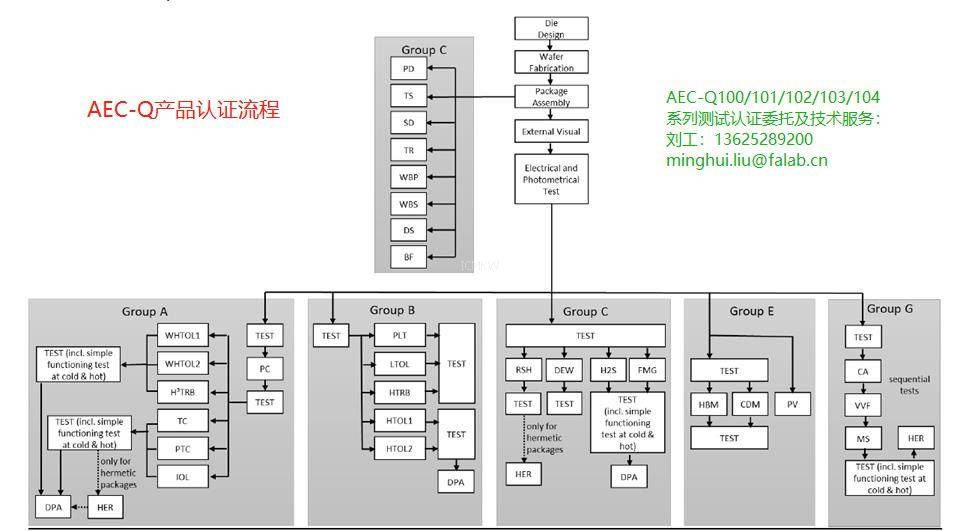

AEC-Q102 测试项目分类

1. 各项参数测试：如光电性能测试、外观、参数验证、物理尺寸、热阻等；

2. 环境应力实验：按照军用电子器件环境适应性标准和汽车电子通用环境适应性标准，执行器件的应力实验，如高温工作、高温反偏、高温高湿工作、高温高湿反偏、温度循环、功率温度循环、间歇工作寿命、低温工作寿命、脉冲工作、振动、冲击、气密性、凝露、硫化氢、混合气体等；

3. 工艺质量评价：针对封装、后续电子组装工艺，以及使用可靠性进行的相应元器件工艺质量评价，如 ESD 、 DPA 、端子强度、耐焊接热、可焊性、绑线拉力剪切力、芯片推力、品须生长等。



（组别、检测项目、参考标准、适用类型、样品数量）



A 组： 预处理（ PC)   JEDEC JESD22-A113 仅适用于 WHTOL1 、 WHTOL2 、 PTC 、 TC 测试对象

312； 高温高湿工作寿命 (WHTOL1 ） JEDEC JESD22-A101   LED/ 激光器件 78； 高温高湿工作寿命 (WHTOL2 ） JEDEC JESD22-A101  LED/ 激光器件 78； 高温高湿反向电压 (H3TRB)  JEDEC JESD22-A101 光电晶体管 / 光电二极管 78； 功率循环（ PTC ） JEDEC JESD22-A105   LED/ 激光器件 78； 间歇工作寿命（ IOL)； MIL-STD-750-1 方法 1037  光电晶体管 / 光电二极管 78； 温度周期变化（ TC ） JEDEC JESD22-A104 所有测试对象 78



B 组： 高温工作寿命 (HTOL1 ） JEDEC JESD22-A108  LED/ 激光器件 78； 高温工作寿命 (HTOL2 ）  JEDEC JESD22-A108  LED/ 激光器件 78； 高温反向偏压 (HTRB)  JEDEC JESD22-A108 激光器件光电晶体管 / 光电二极管 78； 低温工作寿命（ LTOL ） JEDEC JESD22-A108 激光器件 78； 脉冲寿命（ PLT ） JEDEC JESD22-A108 恒定模式工作的 LED 和激光元件 78



C 组： 破坏性物理分析（ DPA ） AEC-Q102 附录 6 已成功完成 TC 、 PTC/IOL 、 HTOL 、 WHTOL/H3TRB 、 H2S 和 FMG 的零件定随机样本 ( 各取样 2 份 )  2；  物理尺寸（ PD ） JEDEC JESD22-B100 所有测试对象 30； 键合引线拉力（ WBP)  MIL-STD-750-2 方法 2037  所有测试对象 15； 键合引线剪切（ WBS ） JESD22-B116 所有测试对象 15； 芯片剪切（ DS ） MIL-STD-750-2 方法 2017 所有测试对象 15； 端子强度（ TS ） MIL-STD-750-1 方法 1037 只对通孔导联件的导联完整性进行评估

30； 凝露（ DEW ） JEDEC JESD22-A104 所有测试对象 78； 耐焊锡热（ RSH ）不需要单独进行耐焊锡热 RSH （回焊）测试，因为测试 A1 （预处理）已经覆盖； 热电阻（ TR ） JEDEC/JESD51-50/JESD51-51/JESD51-52； LED/ 激光器件 10； 可焊性（ SD ） JEDEC-STD-002 或 IEC60068-2-58 （ SMD ） IEC60068-2-20 （通孔）所有测试对象 30； 晶须生长（ WG ） AEC-Q005 仅适用于带锡基连接的成品 78； 硫化氢（ H2S ） IEC60068-2-43 所有测试对象 78； 流动混合气体（ FMG ） IEC60068-2-60 试验方法 4 所有测试对象 78； 板弯曲（ BF ） AEC-Q102-002 所有测试对象 30



E 组： 外部视觉（ EV ） JEDEC JESD22-B101 所有测试对象 ALL； 施加应力前 / 后的参数测试 按测试项目中规定的方式进行  所有测试对象 ALL； 参数验证（ PV) 参考产品规格书  所有测试对象 78； 人体静电放电模型（ HBM ） ANSI/ESDA/JEDEC JS-001 所有测试对象 30； 静电放电带电器件模型（ CDM)  AEC-Q101-005 所有测试对象 30



G 组： 恒定加速度（ CA ） MIL-STD-750-2 方法 2006 仅适用于气密封装 30； 振动变频（ VVF ） JEDEC JESD22-B103 工况 1 仅适用于气密封装； 机械冲击（ MS ） JEDEC JESD22-B110 仅适用于气密封装； 气密性（ HER)  JEDEC JESD22-A109 仅适用于气密封装



华碧实验室是国内领先的集检测、鉴定和认证为一体的第三方检测与分析的新型综合实验室，是质量和诚信的基准，目前已经成功为数百家光电二极管提供了 AEC-Q102 测试认证，通过执行大量的车规级测试案例，积累了丰富的认证试验经验，可以提供更专业、更可靠的测试服务。
