5V 输入 USB 限流芯片模板 PW1502A， 0.5A-1.5A 带输出短路保护-151号PW1502A芯片

2023-05-25 17:40:59

郑先生

原创

388

151号密码是PWCHIP，WWW.PWCHIP.COM-.zip 0 点击下载文件( 6 积分)

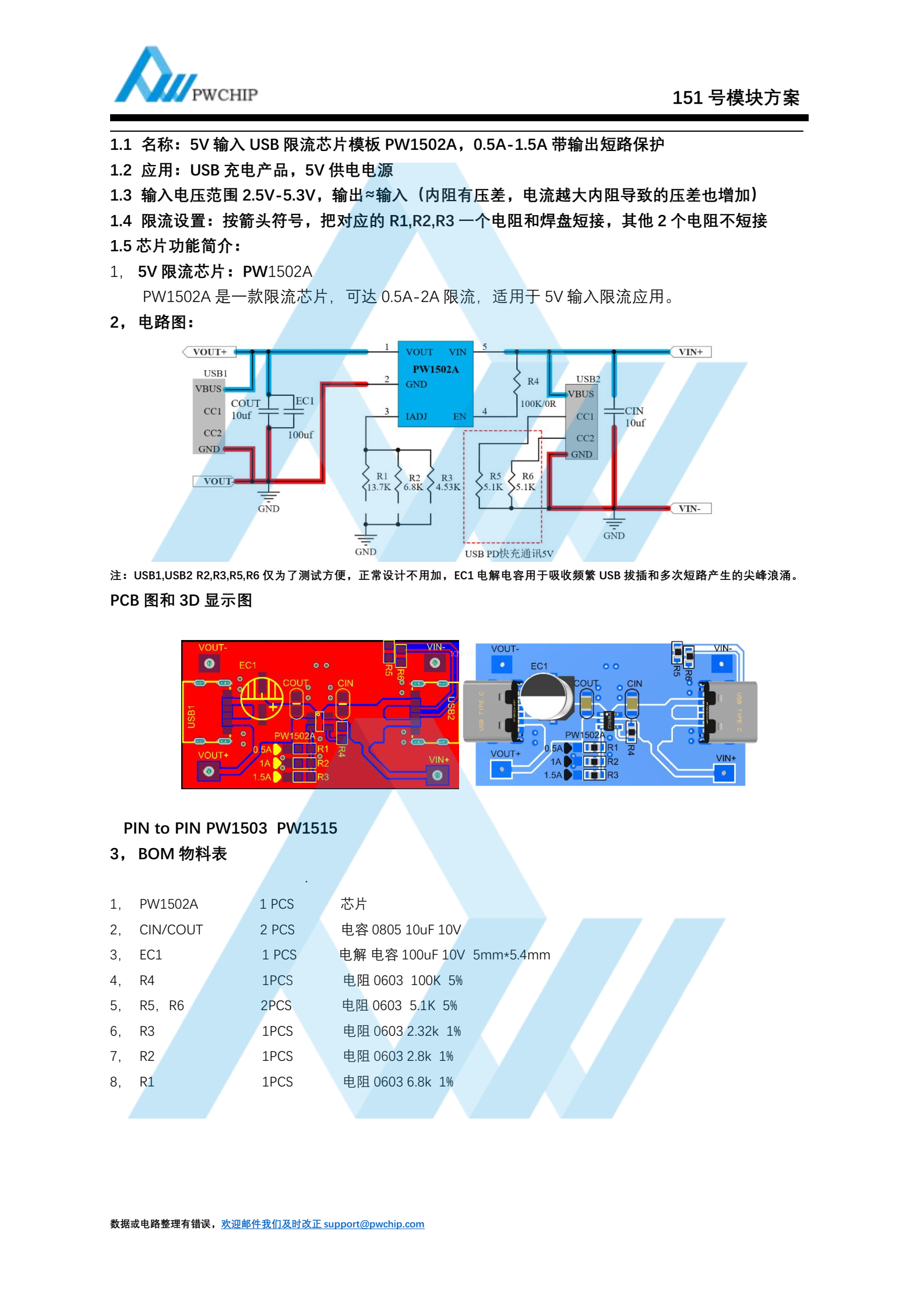

摘要：1.1 名称： 5V 输入 USB 限流芯片模板 PW1502A， 0.5A-1.5A 带输出短路保护1.2 应用： USB 充电产品， 5V 供电电源1.3 输入电压范围 2.5V-5.3V，输出≈输入（内阻有压差，电流越大内阻导致的压差也增加）1.4 限流设置：按箭头符号，把对应的 R1,R2,R3 一个电阻和焊盘短接，其他 2 个电阻不短接1.5 芯片功能简介：1， 5V 限流芯片： PW1502APW1502A 是一款限流芯片，可达 0.5A-2A 限流，适用于 5V 输入限流应用。
