五节串联锂电池保护方案板， 20A 过流，带电池均衡电路-144号

2023-05-25 17:13:14

郑先生

原创

545

144号密码是PWCHIP ，WWW.PWCHIP.COM.zip 0 点击下载文件( 12 积分)

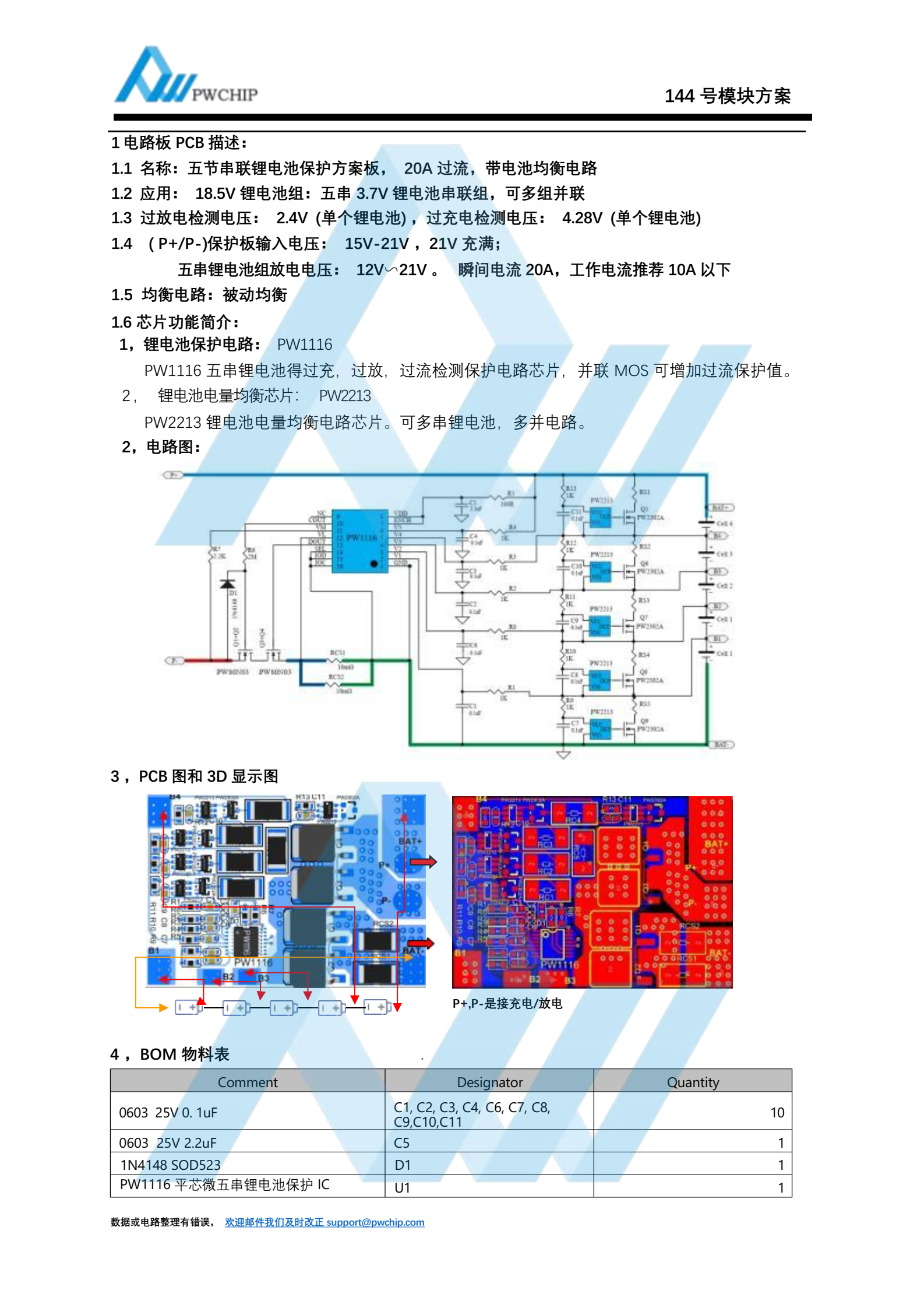

摘要：1 电路板 PCB 描述：1.1 名称：五节串联锂电池保护方案板， 20A 过流，带电池均衡电路1.2 应用： 18.5V 锂电池组：五串 3.7V 锂电池串联组，可多组并联1.3 过放电检测电压： 2.4V (单个锂电池) ，过充电检测电压： 4.28V (单个锂电池)1.4 ( P+/P-)保护板输入电压： 15V-21V ， 21V 充满；五串锂电池组放电电压： 12V∽21V 。瞬间电流 20A，工作电流推荐 10A 以下1.5 均衡电路：被动均衡1.6 芯片功能简介：1，锂电池保护电路： PW1116PW1116 五串锂电池得过充，过放，过流检测保护电路芯片，并联 MOS 可增加过流保护值。2，锂电池电量均衡芯片： PW2213PW2213 锂电池电量均衡电路芯片。可多串锂电池，多并电路。
