PD 和 QC 快充充电器 2A 给三节磷酸铁锂电池充电芯片方案 PW4000-137号

2023-05-25 16:05:38

郑先生

原创

293

137号密码是PWCHIP ，WWW.PWCHIP.COM.zip 0 点击下载文件( 12 积分)

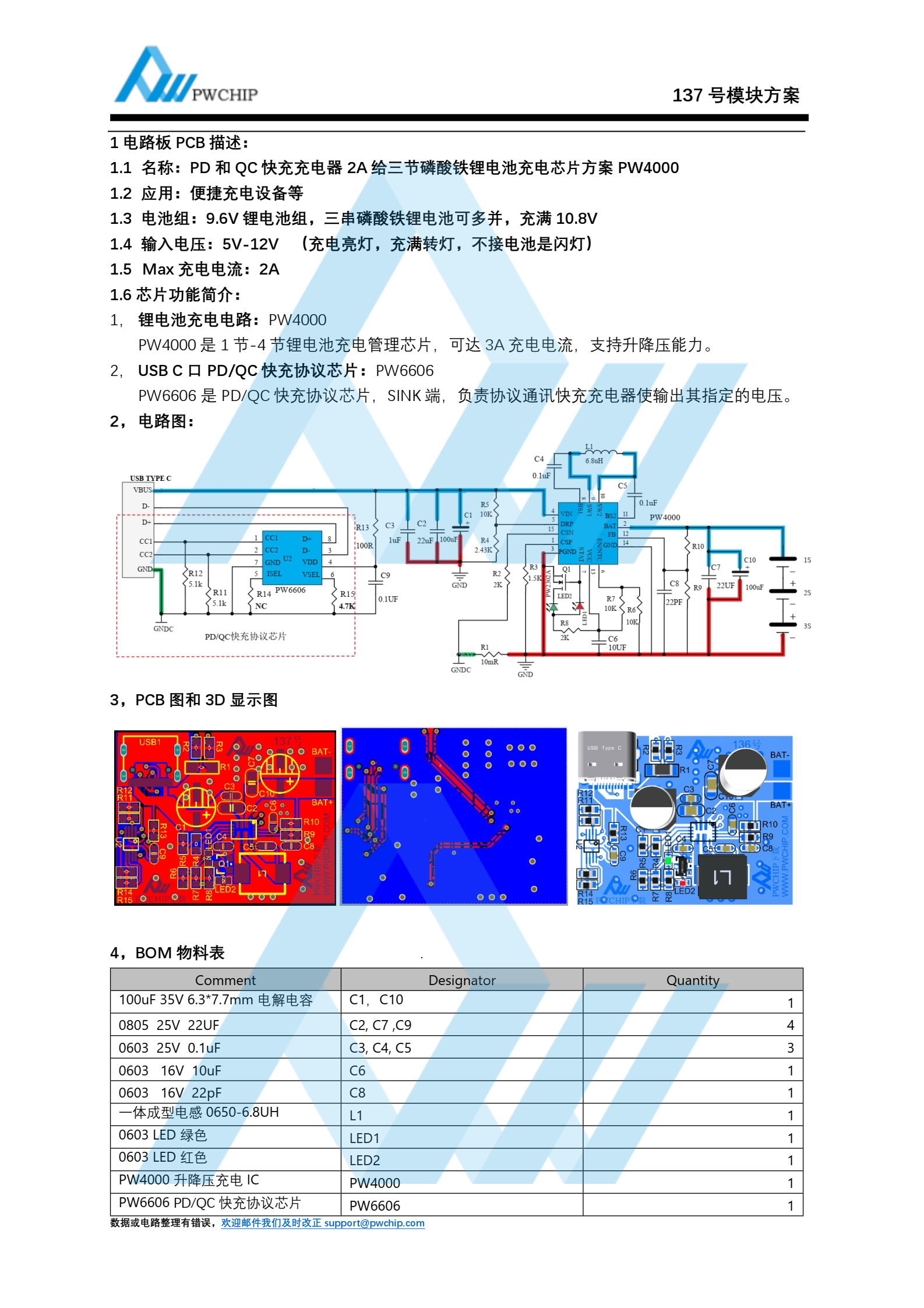

摘要：1 电路板 PCB 描述：1.1 名称： PD 和 QC 快充充电器 2A 给三节磷酸铁锂电池充电芯片方案 PW40001.2 应用：便捷充电设备等1.3 电池组： 9.6V 锂电池组，三串磷酸铁锂电池可多并，充满 10.8V1.4 输入电压： 5V-12V （充电亮灯，充满转灯，不接电池是闪灯）1.5 Max 充电电流： 2A1.6 芯片功能简介：1，锂电池充电电路： PW4000PW4000 是 1 节-4 节锂电池充电管理芯片，可达 3A 充电电流，支持升降压能力。2， USB C 口 PD/QC 快充协议芯片： PW6606PW6606 是 PD/QC 快充协议芯片， SINK 端，负责协议通讯快充充电器使输出其指定的电压。
