5V-12V2A 快充 PD 给两节锂电池充电和放电 5V2.4A 和保护板方案-127号

2023-05-25 15:13:19

郑先生

原创

458

127号密码是PWCHIP ，WWW.PWCHIP.COM.zip 0 点击下载文件( 18 积分)

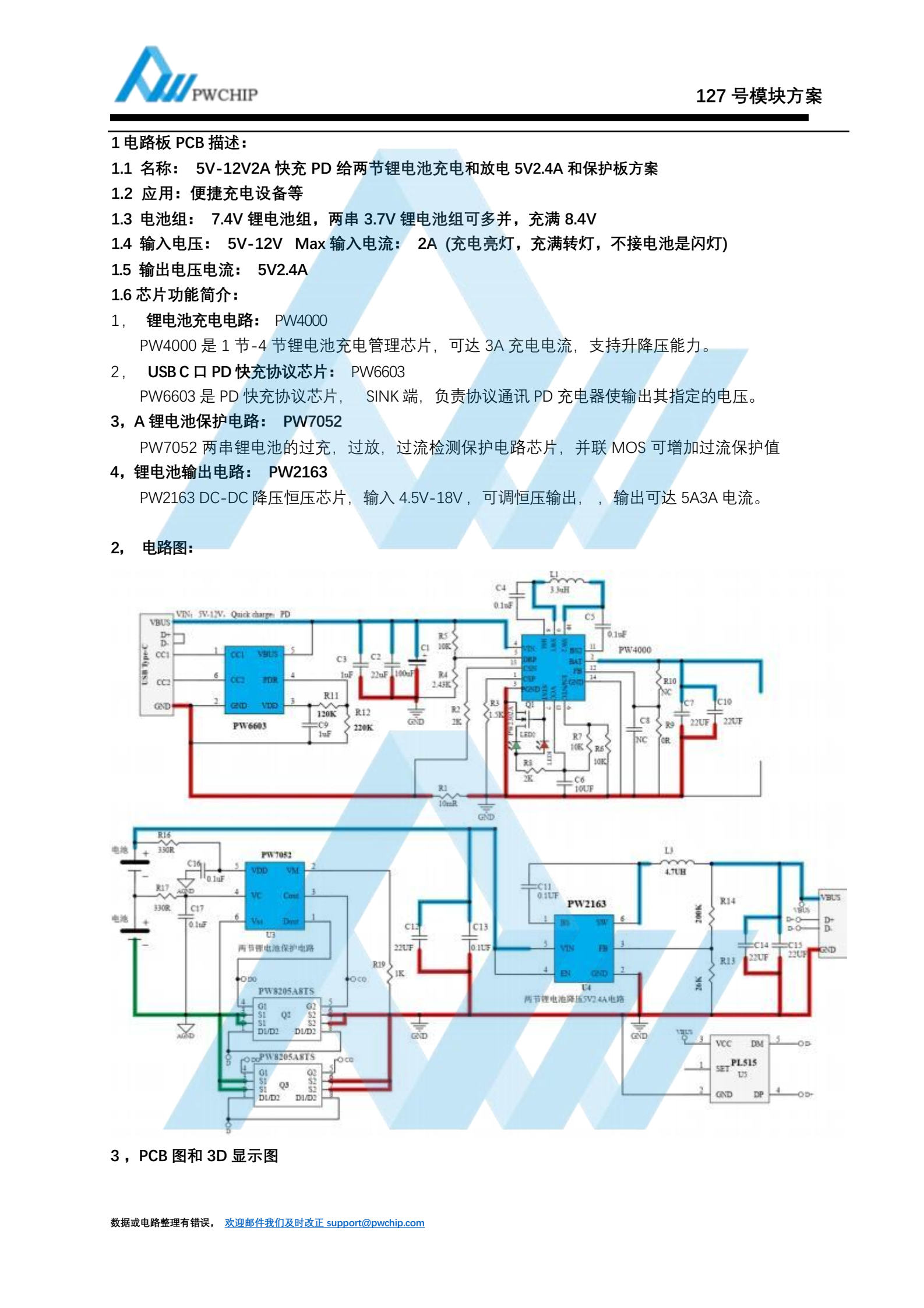

摘要：1 电路板 PCB 描述：1.1 名称： 5V-12V2A 快充 PD 给两节锂电池充电和放电 5V2.4A 和保护板方案1.2 应用：便捷充电设备等1.3 电池组： 7.4V 锂电池组，两串 3.7V 锂电池组可多并，充满 8.4V1.4 输入电压： 5V-12V Max 输入电流： 2A (充电亮灯，充满转灯，不接电池是闪灯)1.5 输出电压电流： 5V2.4A1.6 芯片功能简介：1，锂电池充电电路： PW4000PW4000 是 1 节-4 节锂电池充电管理芯片，可达 3A 充电电流，支持升降压能力。2， USBC 口 PD 快充协议芯片： PW6603PW6603 是 PD 快充协议芯片， SINK 端，负责协议通讯 PD 充电器使输出其指定的电压。3， A 锂电池保护电路： PW7052PW7052 两串锂电池的过充，过放，过流检测保护电路芯片，并联 MOS 可增加过流保护值4，锂电池输出电路： PW2163PW2163 DC-DC 降压恒压芯片，输入 4.5V-18V ，可调恒压输出，，输出可达 5A3A 电流。
