5V-12V 给三节锂电池 12.6V 充电升降压芯片， PW4000 支持快充 PD 输入-118号

2023-05-25 14:34:15

郑先生

原创

367

118号密码是PWCHIP ，WWW.PWCHIP.COM.zip 1 点击下载文件( 12 积分)

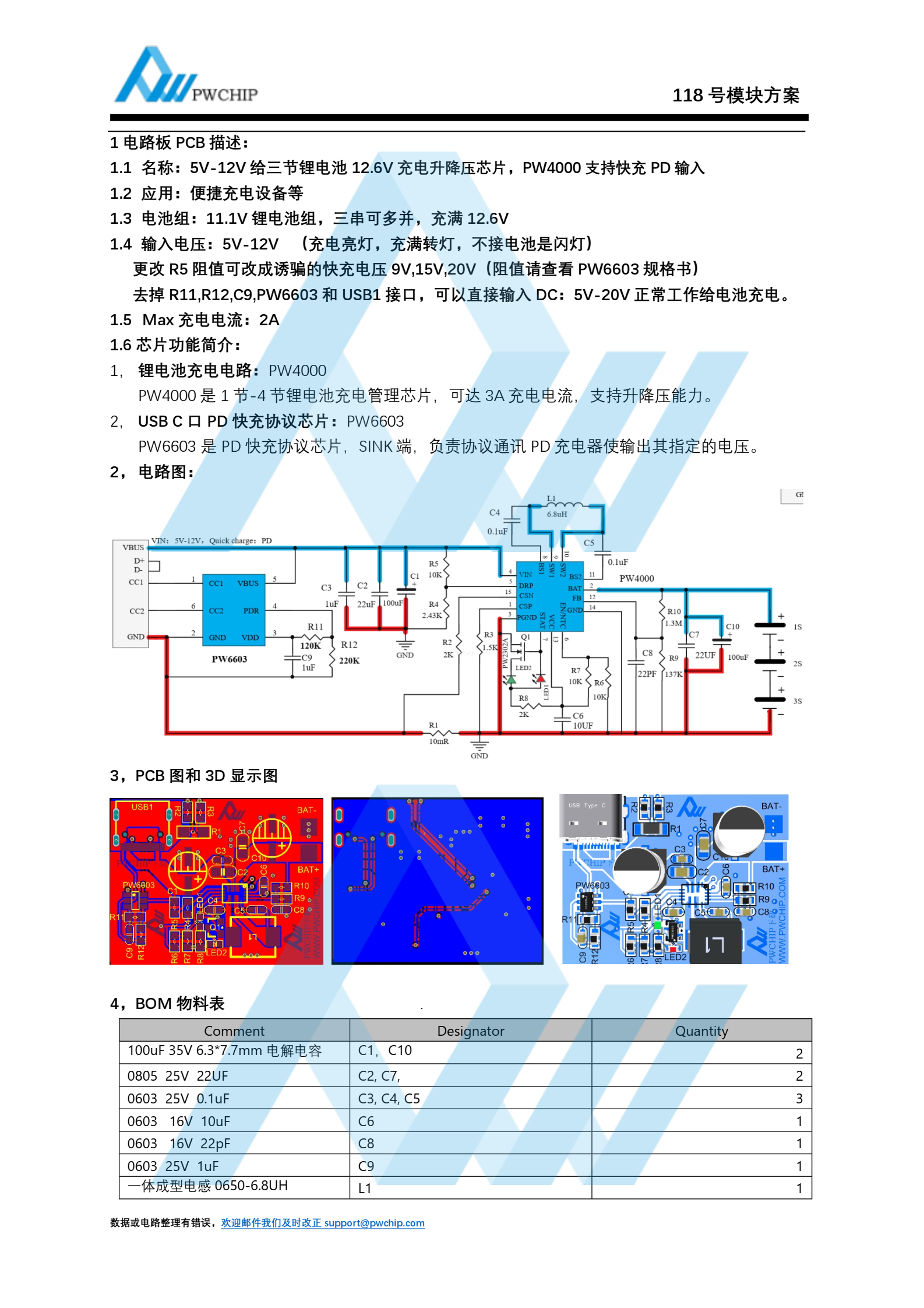

摘要：1 电路板 PCB 描述：1.1 名称： 5V-12V 给三节锂电池 12.6V 充电升降压芯片， PW4000 支持快充 PD 输入1.2 应用：便捷充电设备等1.3 电池组： 11.1V 锂电池组，三串可多并，充满 12.6V1.4 输入电压： 5V-12V （充电亮灯，充满转灯，不接电池是闪灯）更改 R5 阻值可改成诱骗的快充电压 9V,15V,20V（阻值请查看 PW6603 规格书）去掉 R11,R12,C9,PW6603 和 USB1 接口，可以直接输入 DC： 5V-20V 正常工作给电池充电。1.5 Max 充电电流： 2A1.6 芯片功能简介：1，锂电池充电电路： PW4000PW4000 是 1 节-4 节锂电池充电管理芯片，可达 3A 充电电流，支持升降压能力。2， USB C 口 PD 快充协议芯片： PW6603PW6603 是 PD 快充协议芯片， SINK 端，负责协议通讯 PD 充电器使输出其指定的电压。
