四节串联锂电池充放电板,5V2A 输入和输出 5V2.4A-113号 PW4405芯片

2023-05-25 14:12:18

郑先生

原创

452

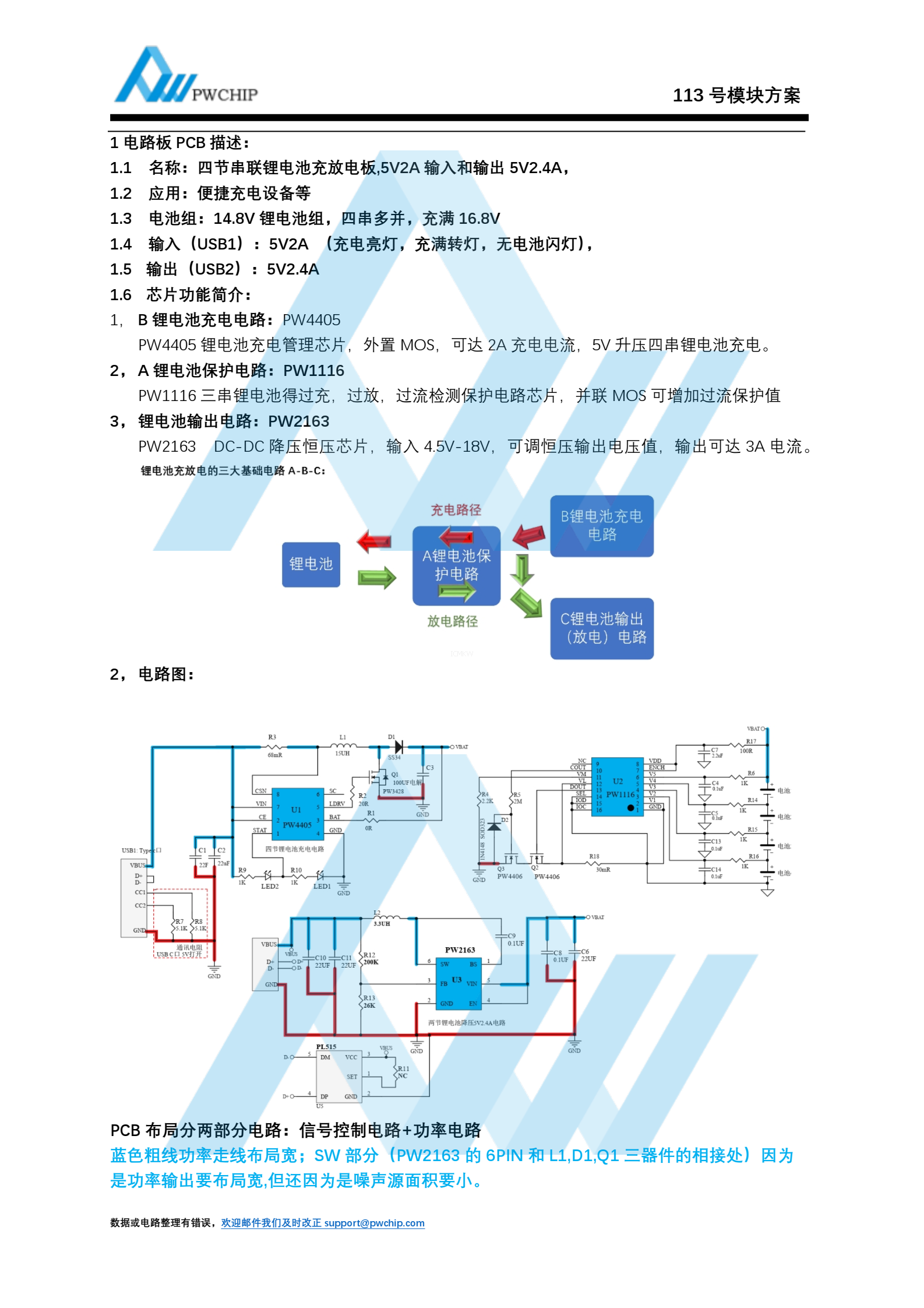

摘要：1 电路板 PCB 描述：1.1 名称：四节串联锂电池充放电板,5V2A 输入和输出 5V2.4A，1.2 应用：便捷充电设备等1.3 电池组： 14.8V 锂电池组，四串多并，充满 16.8V1.4 输入（USB1）： 5V2A （充电亮灯，充满转灯，无电池闪灯），1.5 输出（USB2）： 5V2.4A1.6 芯片功能简介：1， B 锂电池充电电路： PW4405PW4405 锂电池充电管理芯片，外置 MOS，可达 2A 充电电流， 5V 升压四串锂电池充电。2， A 锂电池保护电路： PW1116PW1116 三串锂电池得过充，过放，过流检测保护电路芯片，并联 MOS 可增加过流保护值3，锂电池输出电路： PW2163PW2163 DC-DC 降压恒压芯片，输入 4.5V-18V，可调恒压输出电压值，输出可达 3A 电流。

22号-5V 输入含耐很高过压保护,四节串联锂电池充电管理板 16.8V

114号-四节串联锂电池充放电板,5V2A 输入和输出 5V2.4A，输入耐高压保护
 131号-四节串联锂电池充放电板,5V2A 输入和输出同 USB C 口
