三节串联锂电池充放电板,5V-9V2A 输入和输出 5V-110号

2023-05-25 13:50:15

郑先生

原创

257

110号带均衡密码是PWCHIP ，WWW.PWCHIP.COM.zip 0 点击下载文件( 18 积分)

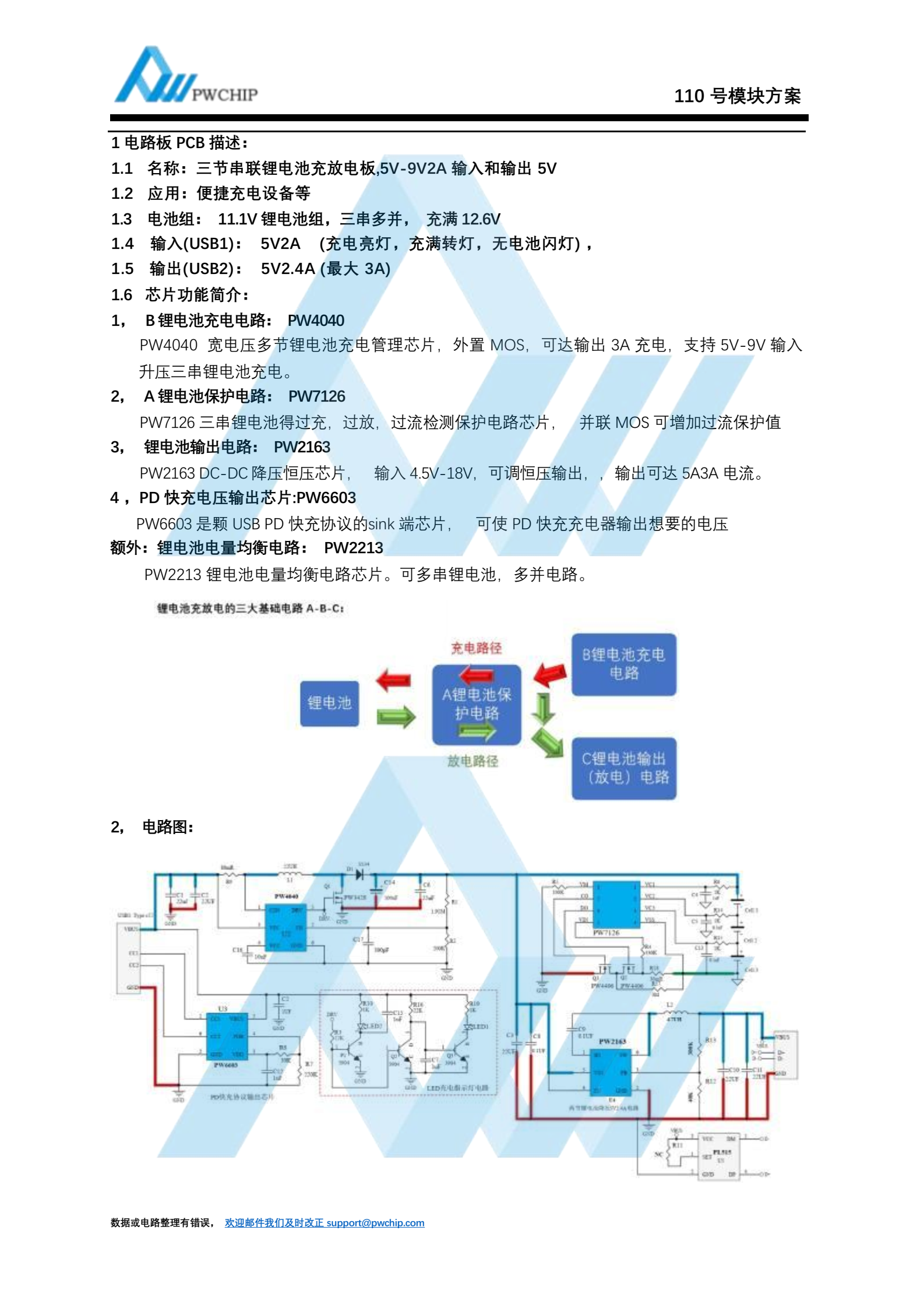

摘要：1 电路板 PCB 描述：1.1 名称：三节串联锂电池充放电板,5V-9V2A 输入和输出 5V1.2 应用：便捷充电设备等1.3 电池组： 11.1V 锂电池组，三串多并，充满 12.6V1.4 输入(USB1)： 5V2A (充电亮灯，充满转灯，无电池闪灯) ，1.5 输出(USB2)： 5V2.4A (最大 3A)1.6 芯片功能简介：1， B锂电池充电电路： PW4040PW4040 宽电压多节锂电池充电管理芯片，外置 MOS，可达输出 3A 充电，支持 5V-9V 输入升压三串锂电池充电。2， A 锂电池保护电路： PW7126PW7126 三串锂电池得过充，过放，过流检测保护电路芯片，并联 MOS 可增加过流保护值3，锂电池输出电路： PW2163PW2163 DC-DC 降压恒压芯片，输入 4.5V-18V，可调恒压输出，，输出可达 5A3A 电流。4 ， PD 快充电压输出芯片:PW6603PW6603 是颗 USB PD 快充协议的sink 端芯片，可使 PD 快充充电器输出想要的电压额外：锂电池电量均衡电路： PW2213PW2213 锂电池电量均衡电路芯片。可多串锂电池，多并电路。
