锂电池充放电板子 5V1A 充电和放电 5V1A，带输入 OVP 功能-88号

2023-05-25 10:17:51

郑先生

原创

410

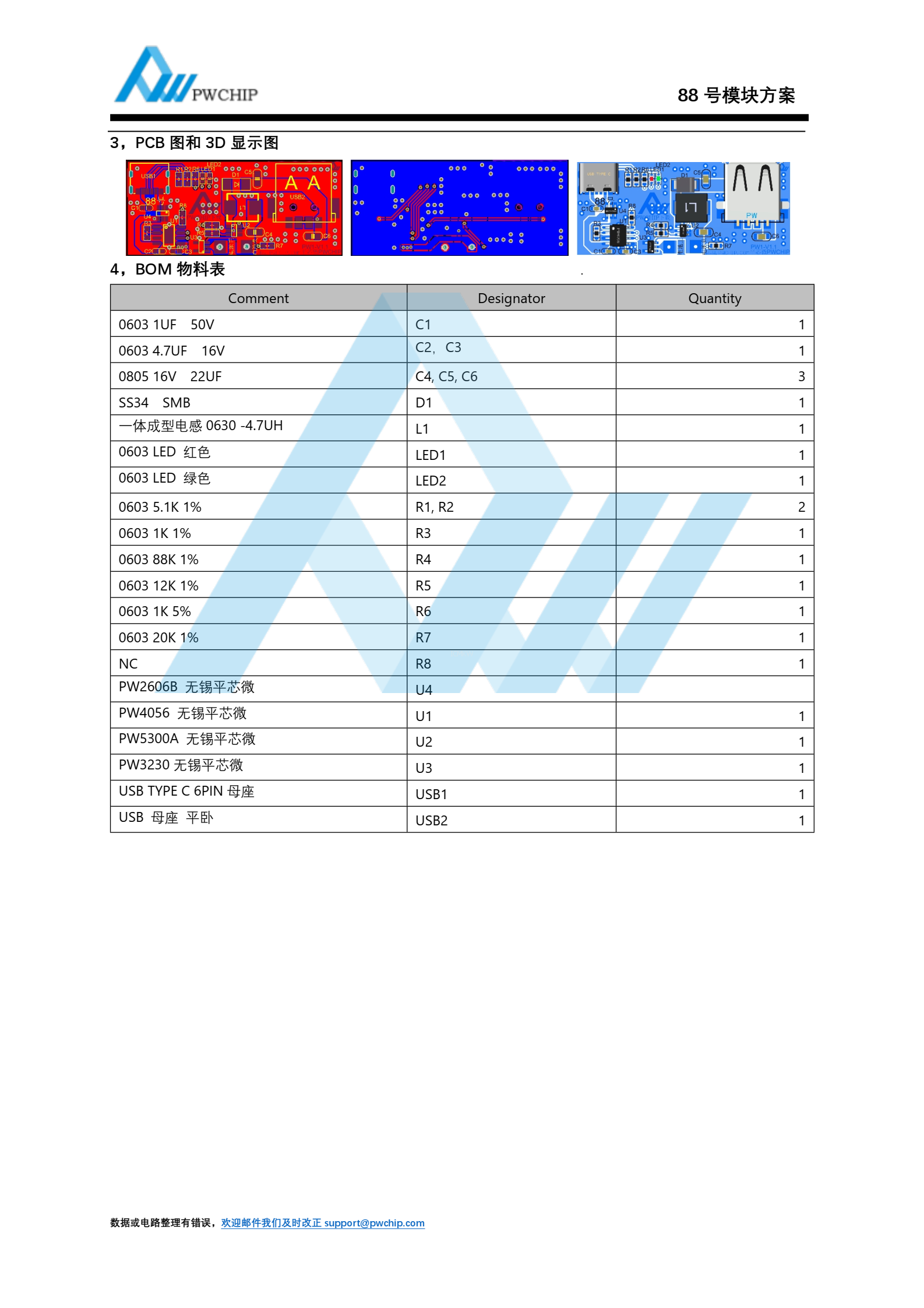

摘要：1 电路板 PCB 描述：1.1 名称：锂电池充放电板子 5V1A 充电和放电 5V1A，带输入 OVP 功能1.2 应用：便捷充电设备等1.3 电池组： 3.7V 锂电池组，多并或单串，充满 4.2V，（充电中亮 LED1，充满亮 LED2，不接电池 LED1 闪，）1.4 输入： USB typeC 口 5V ，充电电流可达 1000mA1.5 输出： 5V 电压，电流可达 1200mA（3.7V 锂电池电压）1.6 芯片功能简介：1， B 锂电池充电电路： PW4056PW4056 锂电池充电管理芯片，可达 1A 充电电流，，支持 1 节多并的锂电池充电。2， C 升压输出芯片电路： PW5300APW5300A，输入电压 2.2V-16V，输出可调至 20V，电流可达 1200mA： 3.7V 输入， 5V 输出时。3， A 锂电池保护电路： PW3230PW3230 锂电池充电放电保护板芯片，无需一个外围元器件。4，过压保护电路： PW2606BPW2606B 是 USB 输入过压保护芯片芯片，输入过压 6.1V 关闭， 40V 输入耐压，过流 1A 保护。作用： 1，误插高压保护， 2， USB 热拔插尖峰保护， 3，快充充电器损坏异常高压保护
