锂电池 5V0.5A 充电和 5V1.2A 升压输出电路模块-86号 PW4054芯片

2023-05-25 10:04:16

郑先生

原创

417

86号密码是PWCHIP ，WWW.PWCHIP.COM.zip 0 点击下载文件( 12 积分)

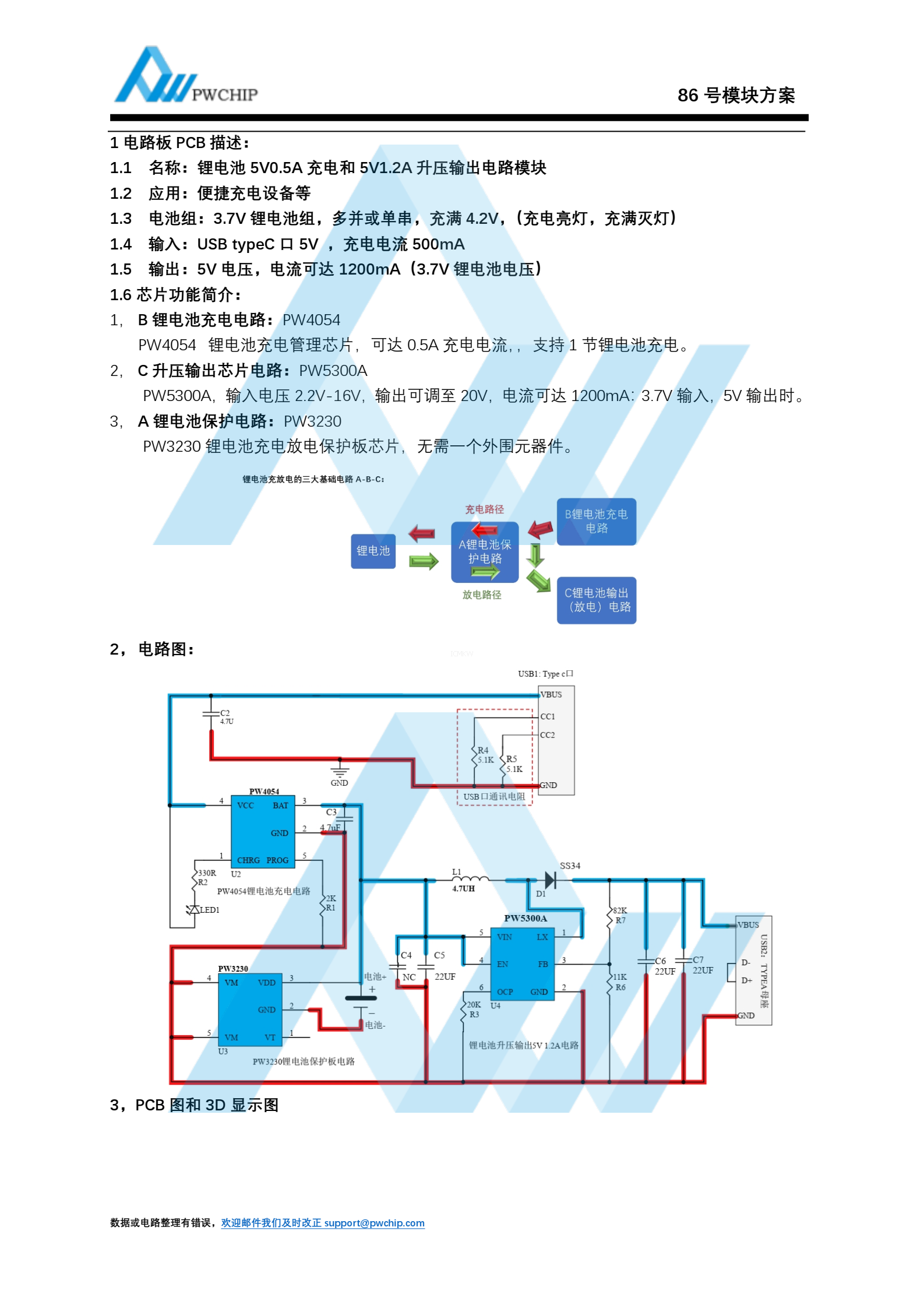

摘要：1 电路板 PCB 描述：1.1 名称：锂电池 5V0.5A 充电和 5V1.2A 升压输出电路模块1.2 应用：便捷充电设备等1.3 电池组： 3.7V 锂电池组，多并或单串，充满 4.2V，（充电亮灯，充满灭灯）1.4 输入： USB typeC 口 5V ，充电电流 500mA1.5 输出： 5V 电压，电流可达 1200mA（3.7V 锂电池电压）1.6 芯片功能简介：1， B 锂电池充电电路： PW4054PW4054 锂电池充电管理芯片，可达 0.5A 充电电流，，支持 1 节锂电池充电。2， C 升压输出芯片电路： PW5300APW5300A，输入电压 2.2V-16V，输出可调至 20V，电流可达 1200mA： 3.7V 输入， 5V 输出时。3， A 锂电池保护电路： PW3230PW3230 锂电池充电放电保护板芯片，无需一个外围元器件。

7号-USB 输入带 6.1V 过压关闭， 40V 耐压保护，单节锂电池 0.5A 充电管理板
 83号-锂电池充放电板子 5V0.5A 充和放电，输入可抗 40V 浪涌
 84号-锂电池充放电板子 5V0.5A 充和放电
 85号-锂电池充放电板子 5V0.5A 充电和放电 5V1A，带输入 OVP
