锂电池充放电板子 5V0.5A 充和放电，输入可抗 40V 浪涌-83号 PW2606B芯片

2023-05-25 09:52:24

郑先生

原创

507

83号密码是PWCHIP ，WWW.PWCHIP.COM.zip 0 点击下载文件( 18 积分)

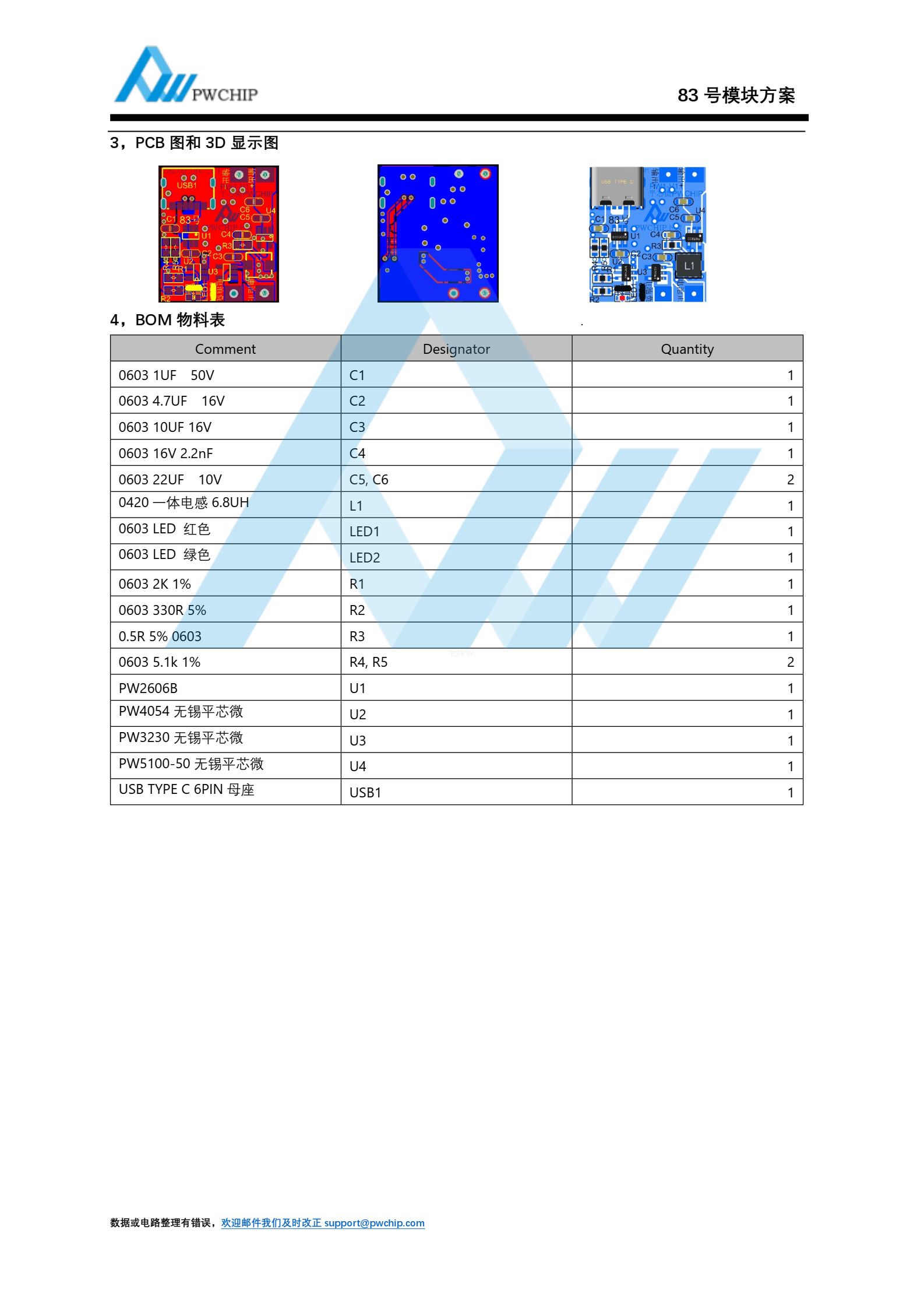

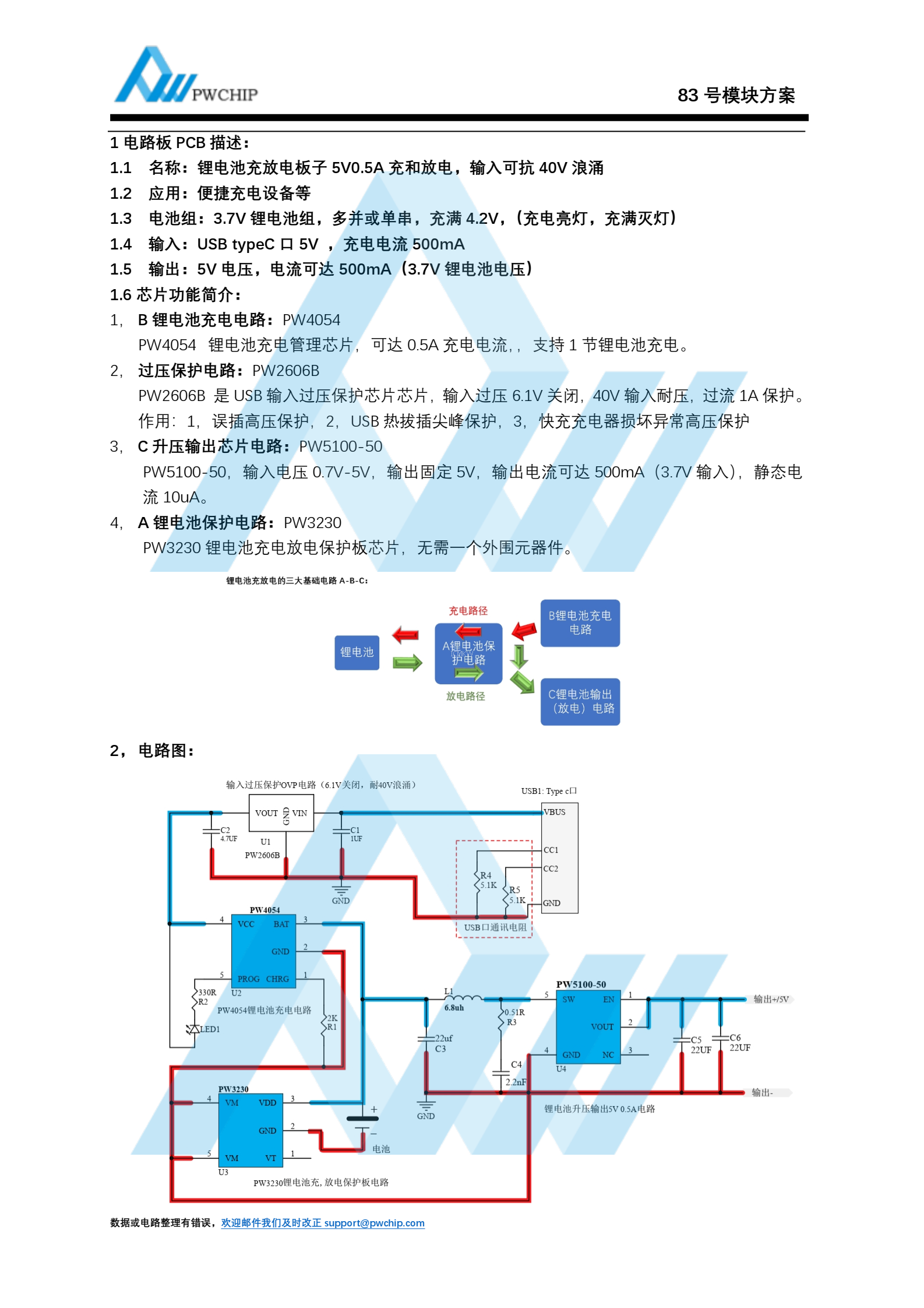

摘要：1 电路板 PCB 描述：1.1 名称：锂电池充放电板子 5V0.5A 充和放电，输入可抗 40V 浪涌1.2 应用：便捷充电设备等1.3 电池组： 3.7V 锂电池组，多并或单串，充满 4.2V，（充电亮灯，充满灭灯）1.4 输入： USB typeC 口 5V ，充电电流 500mA1.5 输出： 5V 电压，电流可达 500mA（3.7V 锂电池电压）1.6 芯片功能简介：1， B 锂电池充电电路： PW4054PW4054 锂电池充电管理芯片，可达 0.5A 充电电流，，支持 1 节锂电池充电。2，过压保护电路： PW2606BPW2606B 是 USB 输入过压保护芯片芯片，输入过压 6.1V 关闭， 40V 输入耐压，过流 1A 保护。作用： 1，误插高压保护， 2， USB 热拔插尖峰保护， 3，快充充电器损坏异常高压保护3， C 升压输出芯片电路： PW5100-50PW5100-50，输入电压 0.7V-5V，输出固定 5V，输出电流可达 500mA（3.7V 输入），静态电流 10uA。4， A 锂电池保护电路： PW3230PW3230 锂电池充电放电保护板芯片，无需一个外围元器件。

7号-USB 输入带 6.1V 过压关闭， 40V 耐压保护，单节锂电池 0.5A 充电管理板
 11号-USB 输入带 6.1V 过压关闭， 40V 高压保护， 4.35V 锂电池 0.5A 充电管理板

85号-锂电池充放电板子 5V0.5A 充电和放电 5V1A，带输入 OVP
88号-锂电池充放电板子 5V1A 充电和放电 5V1A，带输入 OVP 功能
 158号-36V 耐压的输入过压保护关闭模板， 6.1V，小型芯片款
