锂电池升压 5V1A 电路板， PW5300A-70号 PW5300A芯片

2023-05-24 17:11:31

郑先生

原创

517

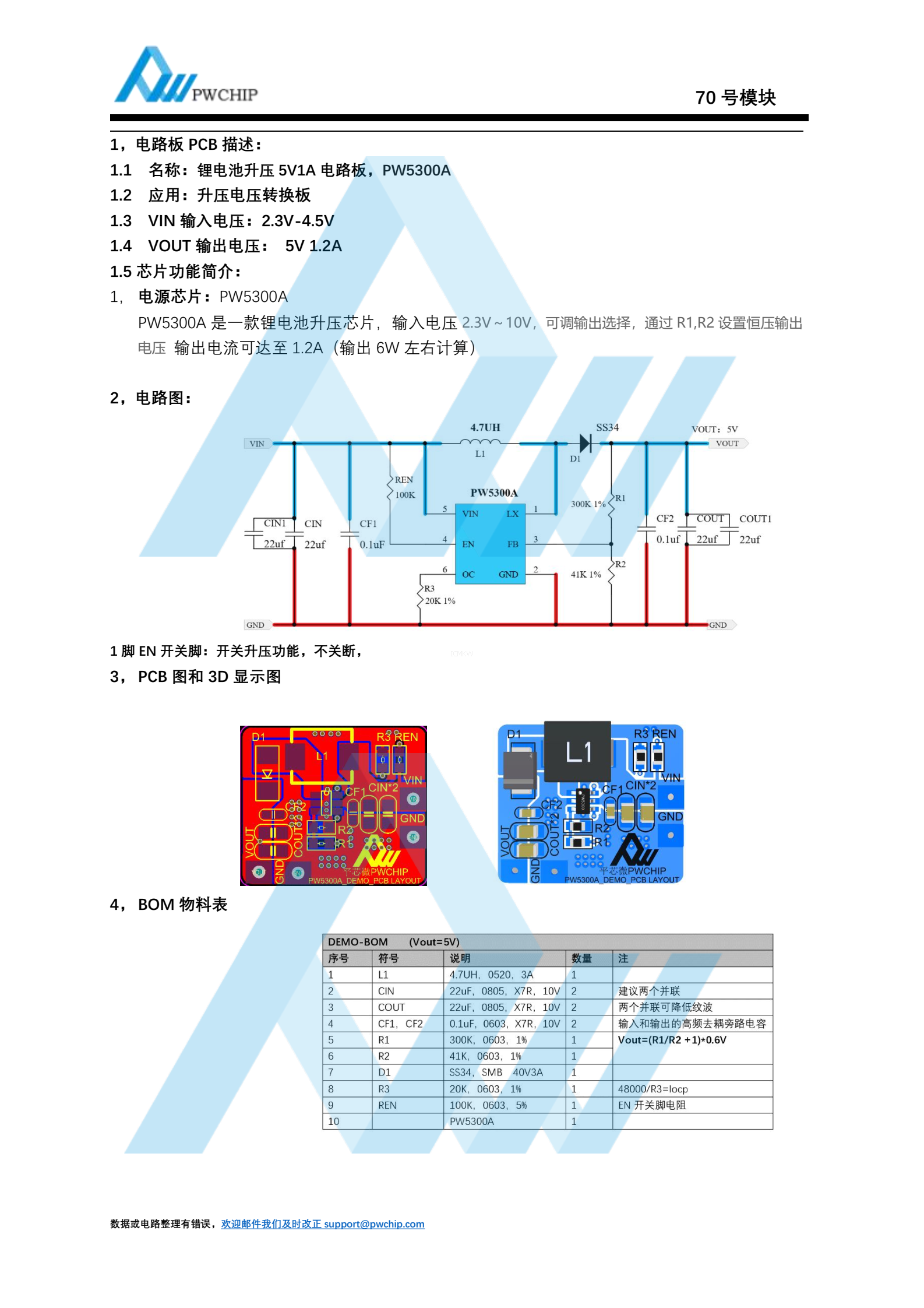

摘要：1，电路板 PCB 描述：1.1 名称：锂电池升压 5V1A 电路板， PW5300A1.2 应用：升压电压转换板1.3 VIN 输入电压： 2.3V-4.5V1.4 VOUT 输出电压： 5V 1.2A1.5 芯片功能简介：1，电源芯片： PW5300APW5300A 是一款锂电池升压芯片，输入电压 2.3V～10V，可调输出选择，通过 R1,R2 设置恒压输出电压输出电流可达至 1.2A（输出 6W 左右计算）
