干电池升压5V，锂电池升压 5V0.5A 电路板-68号

2023-05-24 16:57:48

郑先生

原创

301

68号密码是PWCHIP，WWW.PWCHIP.COM.zip 1 点击下载文件( 12 积分)

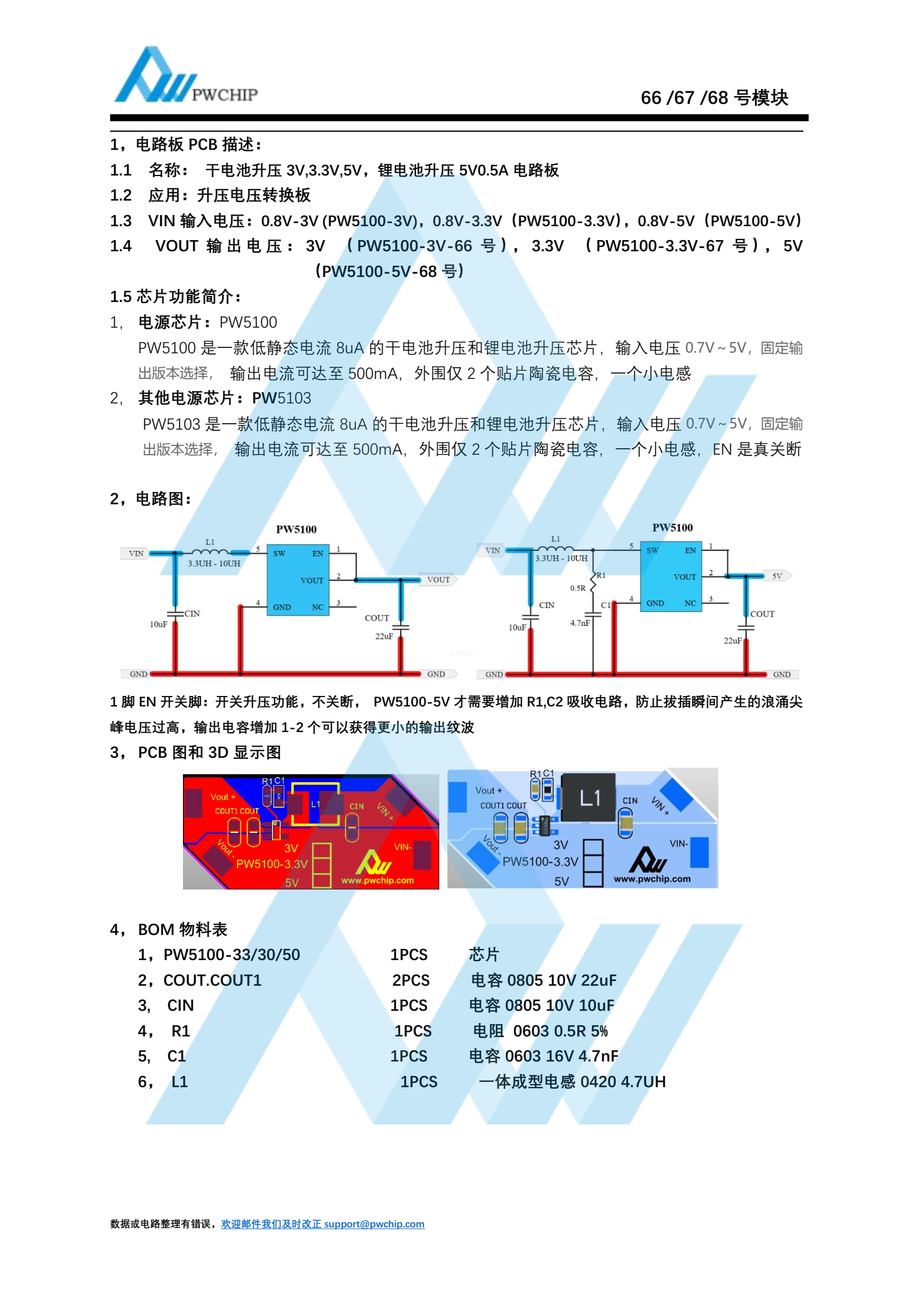

摘要：1，电路板 PCB 描述：1.1 名称：干电池升压 3V,3.3V,5V，锂电池升压 5V0.5A 电路板1.2 应用：升压电压转换板1.3 VIN 输入电压： 0.8V-3V (PW5100-3V)， 0.8V-3.3V（PW5100-3.3V）， 0.8V-5V（PW5100-5V）1.4 VOUT 输出电压： 3V （ PW5100-3V-66 号）， 3.3V （ PW5100-3.3V-67 号）， 5V（PW5100-5V-68 号）1.5 芯片功能简介：1，电源芯片： PW5100PW5100 是一款低静态电流 8uA 的干电池升压和锂电池升压芯片，输入电压 0.7V～5V，固定输出版本选择，输出电流可达至 500mA，外围仅 2 个贴片陶瓷电容，一个小电感2，其他电源芯片： PW5103PW5103 是一款低静态电流 8uA 的干电池升压和锂电池升压芯片，输入电压 0.7V～5V，固定输出版本选择，输出电流可达至 500mA，外围仅 2 个贴片陶瓷电容，一个小电感， EN 是真关断
