干电池锂电池升降压 3.3V0.3A 恒压输出电路板-61号 PW5100，PW6206芯片

2023-05-24 15:59:22

郑先生

原创

858

61号密码是PWCHIP，WWW.PWCHIP.COM.zip 4 点击下载文件( 12 积分)

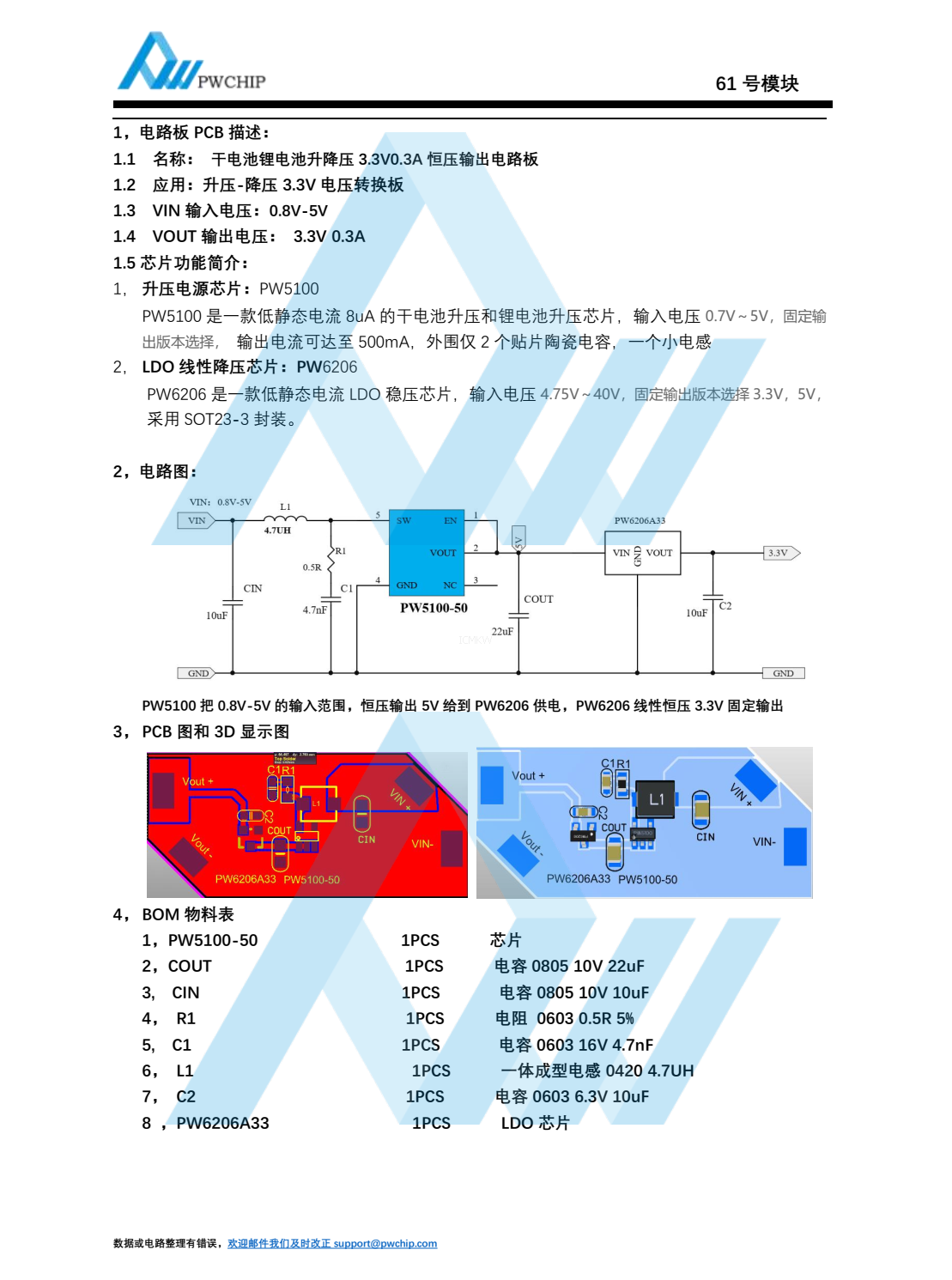

摘要：1，电路板 PCB 描述：1.1 名称：干电池锂电池升降压 3.3V0.3A 恒压输出电路板1.2 应用：升压-降压 3.3V 电压转换板1.3 VIN 输入电压： 0.8V-5V1.4 VOUT 输出电压： 3.3V 0.3A1.5 芯片功能简介：1，升压电源芯片： PW5100PW5100 是一款低静态电流 8uA 的干电池升压和锂电池升压芯片，输入电压 0.7V～5V，固定输出版本选择，输出电流可达至 500mA，外围仅 2 个贴片陶瓷电容，一个小电感2， LDO 线性降压芯片： PW6206PW6206 是一款低静态电流 LDO 稳压芯片，输入电压 4.75V～40V，固定输出版本选择 3.3V，5V，采用 SOT23-3 封装。
