PW2303 降压电路板-49号 PW2303芯片

2023-05-24 15:18:07

郑先生

原创

510

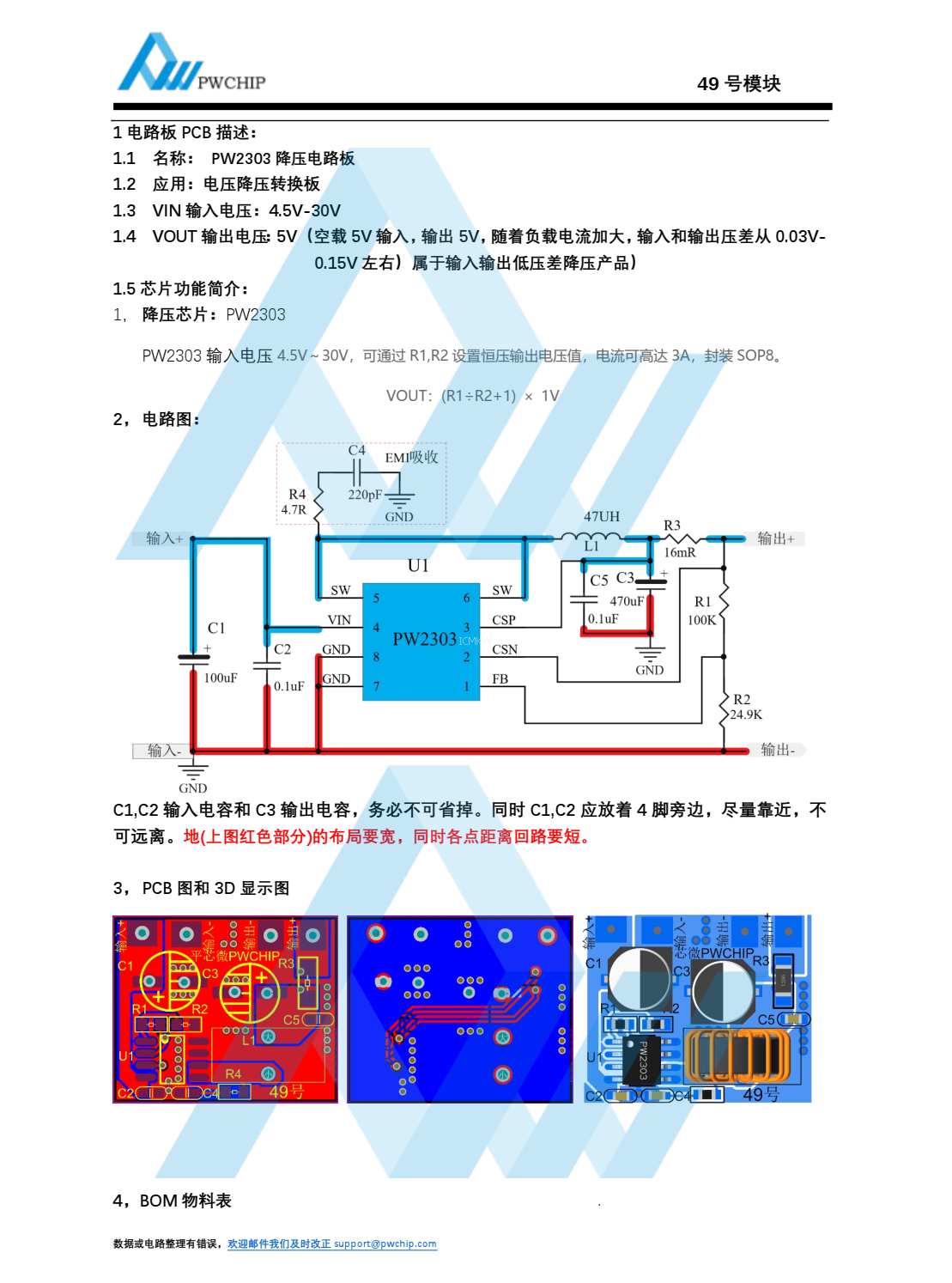

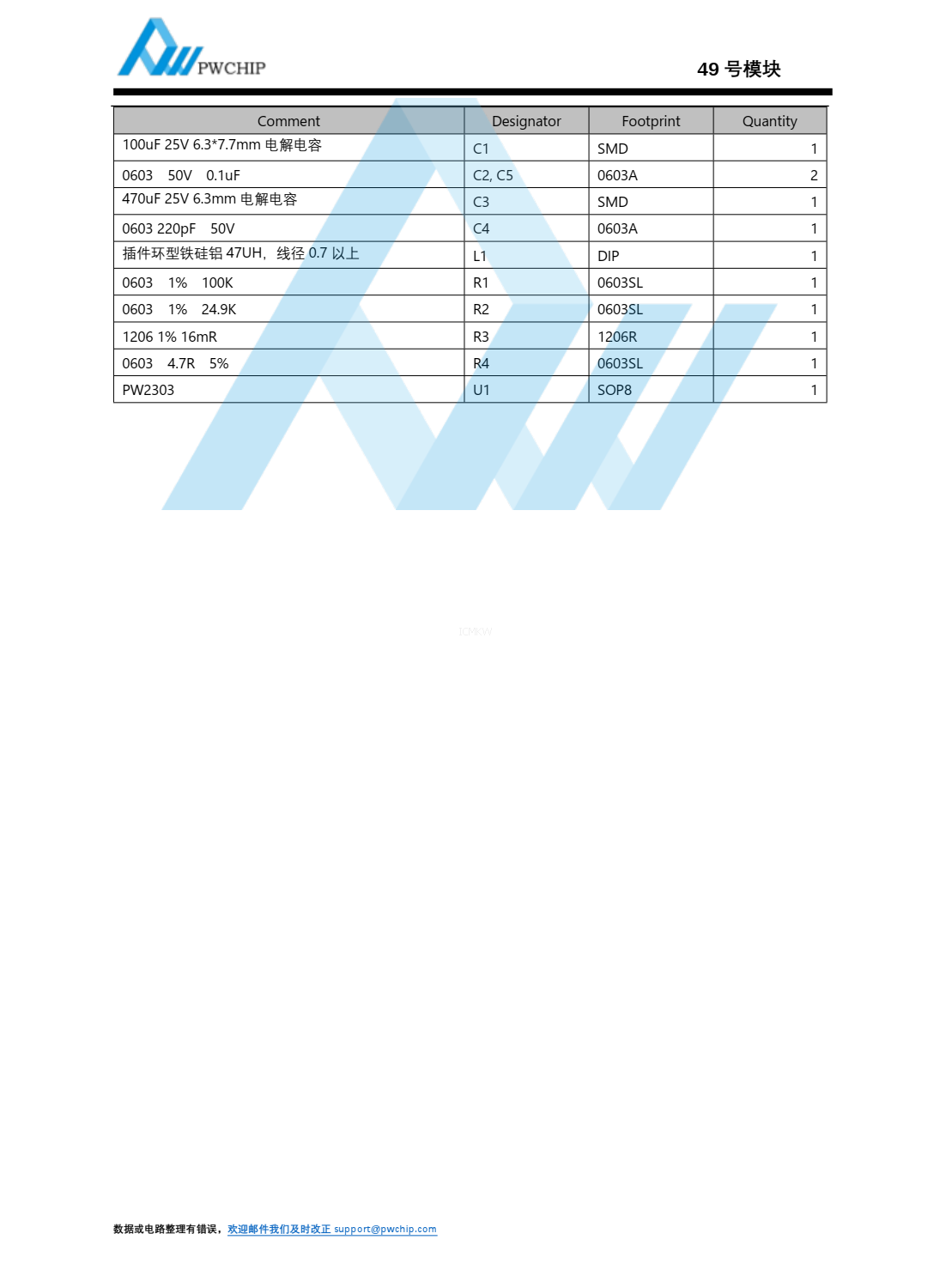

摘要：1 电路板 PCB 描述：1.1 名称： PW2303 降压电路板1.2 应用：电压降压转换板1.3 VIN 输入电压： 4.5V-30V1.4 VOUT 输出电压： 5V（空载 5V 输入，输出 5V，随着负载电流加大，输入和输出压差从 0.03V-0.15V 左右）属于输入输出低压差降压产品）1.5 芯片功能简介：1，降压芯片： PW2303PW2303 输入电压 4.5V～ 30V，可通过 R1,R2 设置恒压输出电压值，电流可高达 3A，封装 SOP8。
