USB C 口输入含过压保护,三节串联锂电池充电管理板 12.6V-35号 PW2609A芯片

2023-05-24 14:24:09

郑先生

原创

579

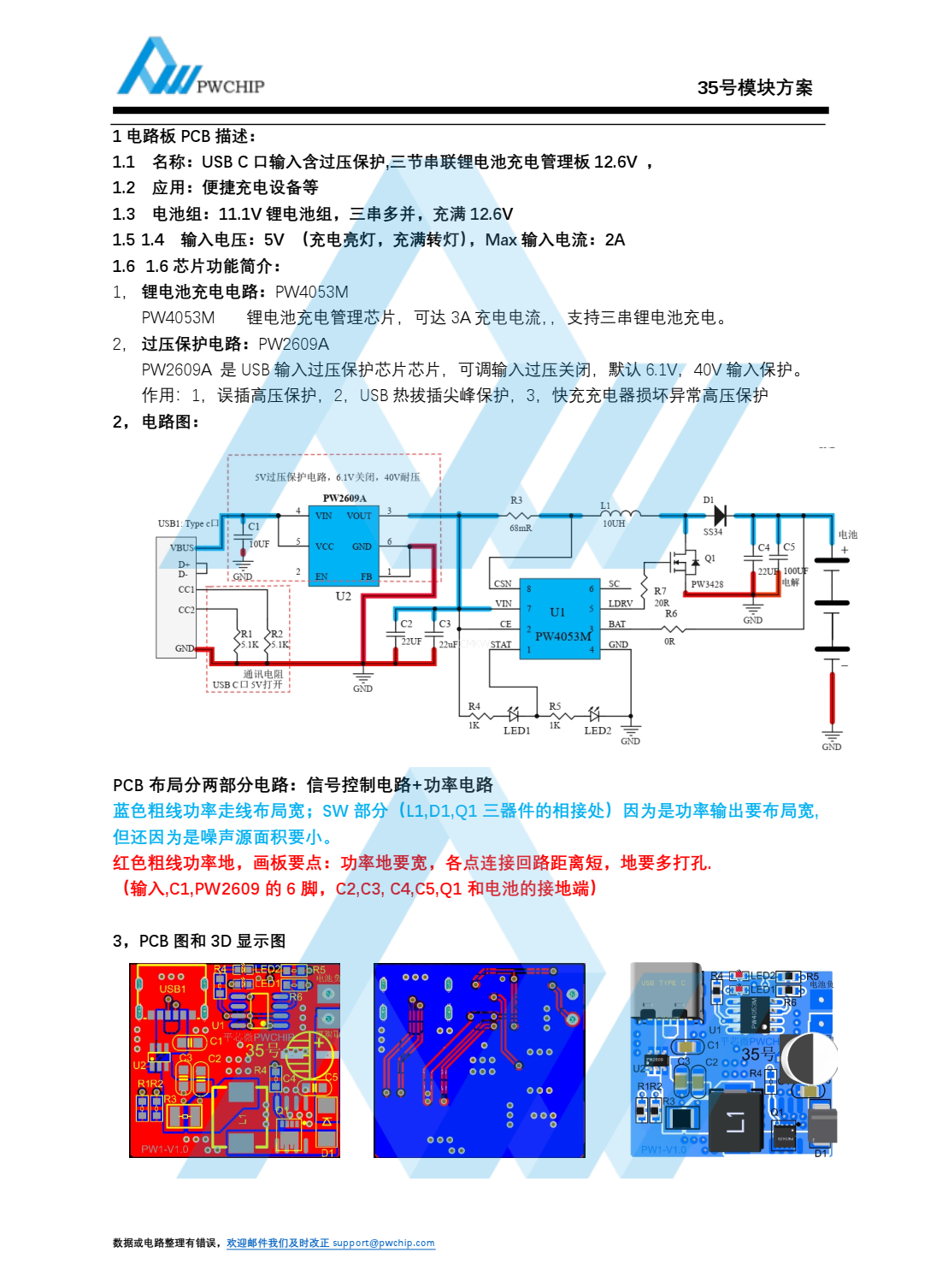

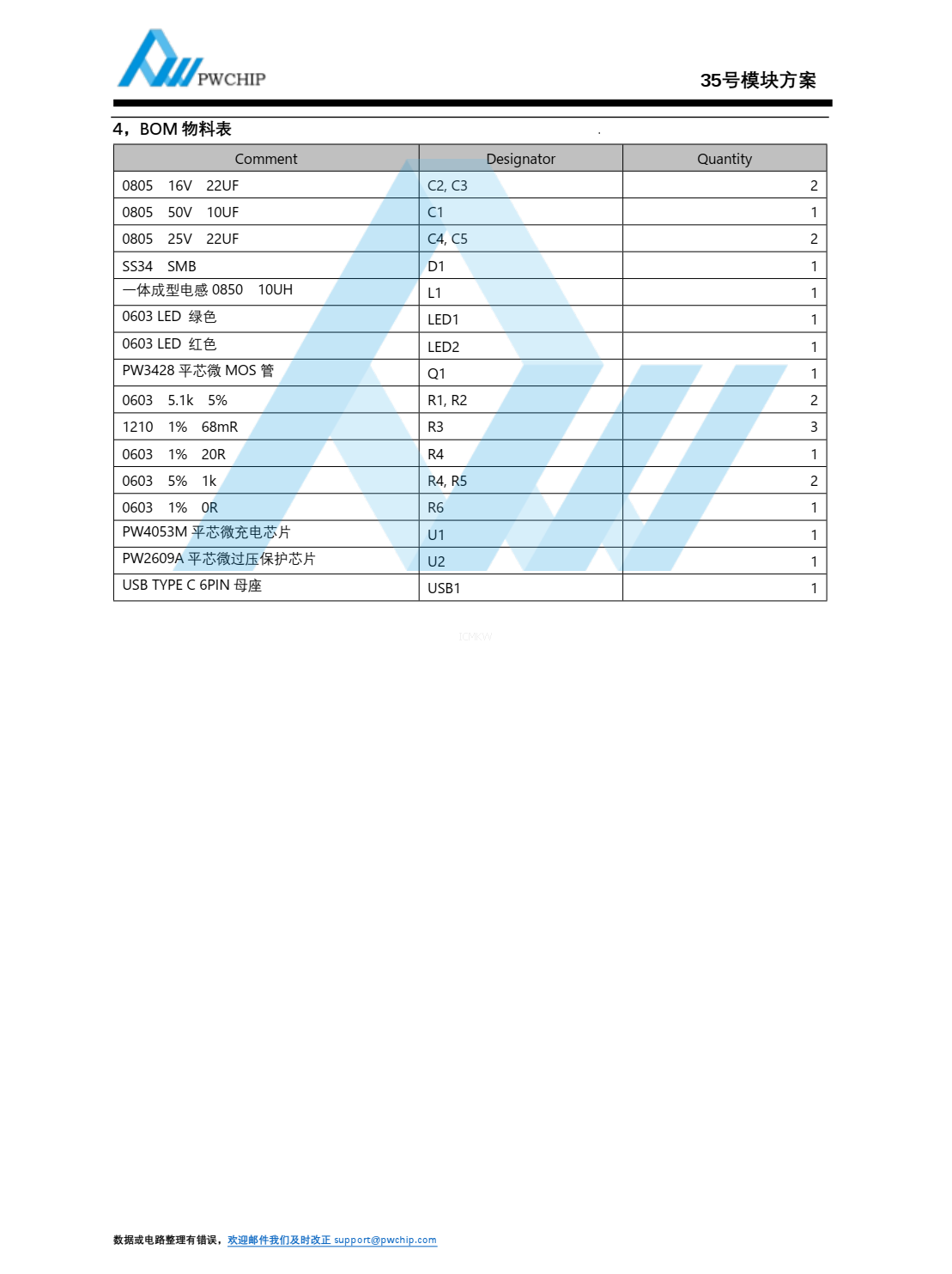

摘要：1 电路板 PCB 描述：1.1 名称： USB C 口输入含过压保护,三节串联锂电池充电管理板 12.6V ，1.2 应用：便捷充电设备等1.3 电池组： 11.1V 锂电池组，三串多并，充满 12.6V1.5 1.4 输入电压： 5V （充电亮灯，充满转灯）， Max 输入电流： 2A1.6 1.6 芯片功能简介：1，锂电池充电电路： PW4053MPW4053M 锂电池充电管理芯片，可达 3A 充电电流，，支持三串锂电池充电。2，过压保护电路： PW2609APW2609A 是 USB 输入过压保护芯片芯片，可调输入过压关闭，默认 6.1V， 40V 输入保护。作用： 1，误插高压保护， 2， USB 热拔插尖峰保护， 3，快充充电器损坏异常高压保护
