USB 输入带过压关闭， 4.35V/4.2V 很小个芯片锂电池 0.3A 充电管理板-12,13号 PW2601芯片

2023-05-24 13:39:54

郑先生

原创

293

12,13号密码是PWCHIP ，WWW.PWCHIP.COM.zip 1 点击下载文件( 12 积分)

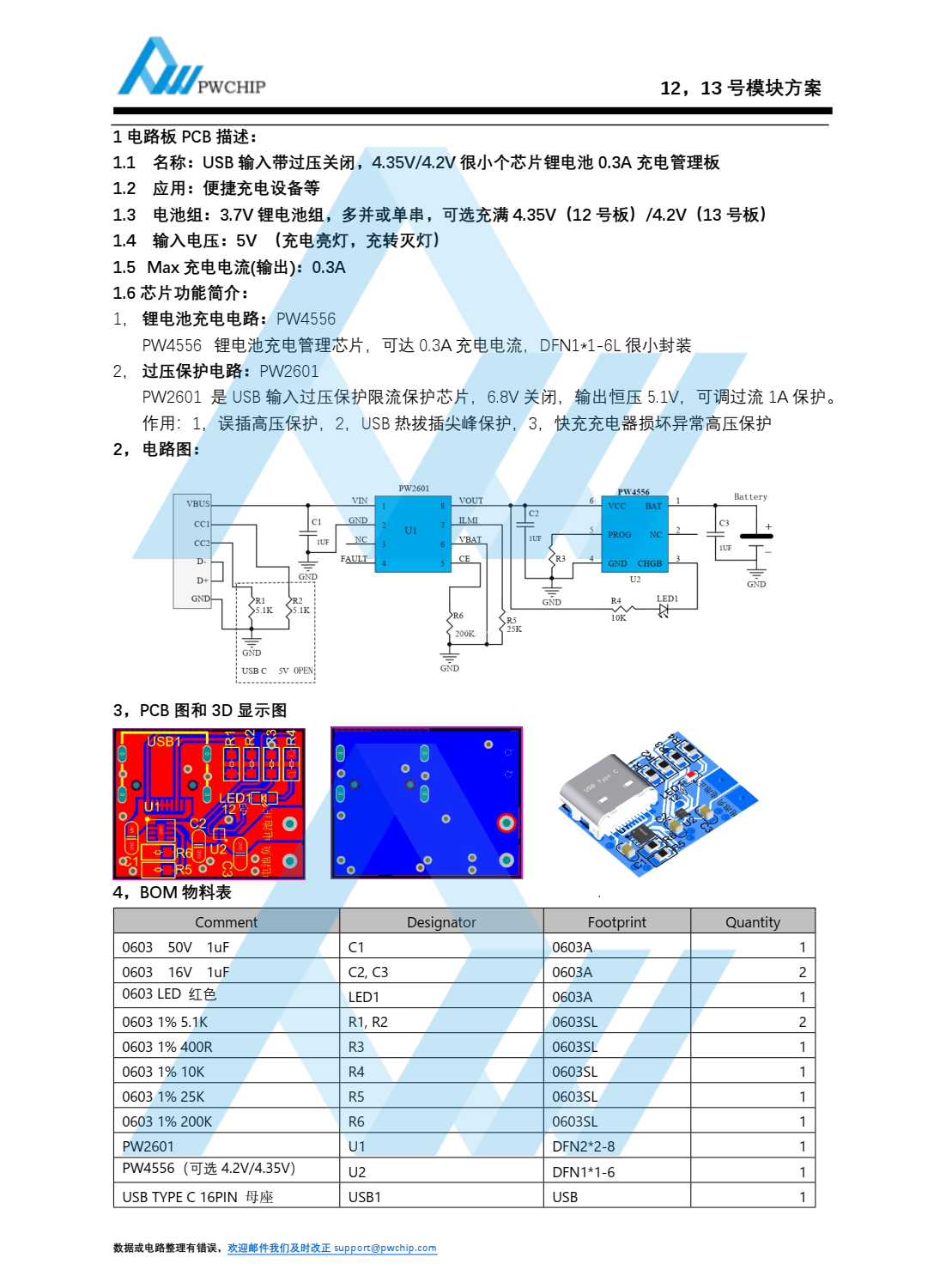

摘要：1 电路板 PCB 描述：1.1 名称： USB 输入带过压关闭， 4.35V/4.2V 很小个芯片锂电池 0.3A 充电管理板1.2 应用：便捷充电设备等1.3 电池组： 3.7V 锂电池组，多并或单串，可选充满 4.35V（12 号板） /4.2V（13 号板）1.4 输入电压： 5V （充电亮灯，充转灭灯）1.5 Max 充电电流(输出)： 0.3A1.6 芯片功能简介：1，锂电池充电电路： PW4556PW4556 锂电池充电管理芯片，可达 0.3A 充电电流， DFN1*1-6L 很小封装2，过压保护电路： PW2601PW2601 是 USB 输入过压保护限流保护芯片， 6.8V 关闭，输出恒压 5.1V，可调过流 1A 保护。作用： 1，误插高压保护， 2， USB 热拔插尖峰保护， 3，快充充电器损坏异常高压保护
