USB 输入带 6.1V 过压关闭， 36V 耐压保护，单节锂电池 2A 充电管理板-9号

2023-05-24 13:35:06

郑先生

原创

230

9号密码是PWCHIP，WWW.PWCHIP.COM.zip 0 点击下载文件( 12 积分)

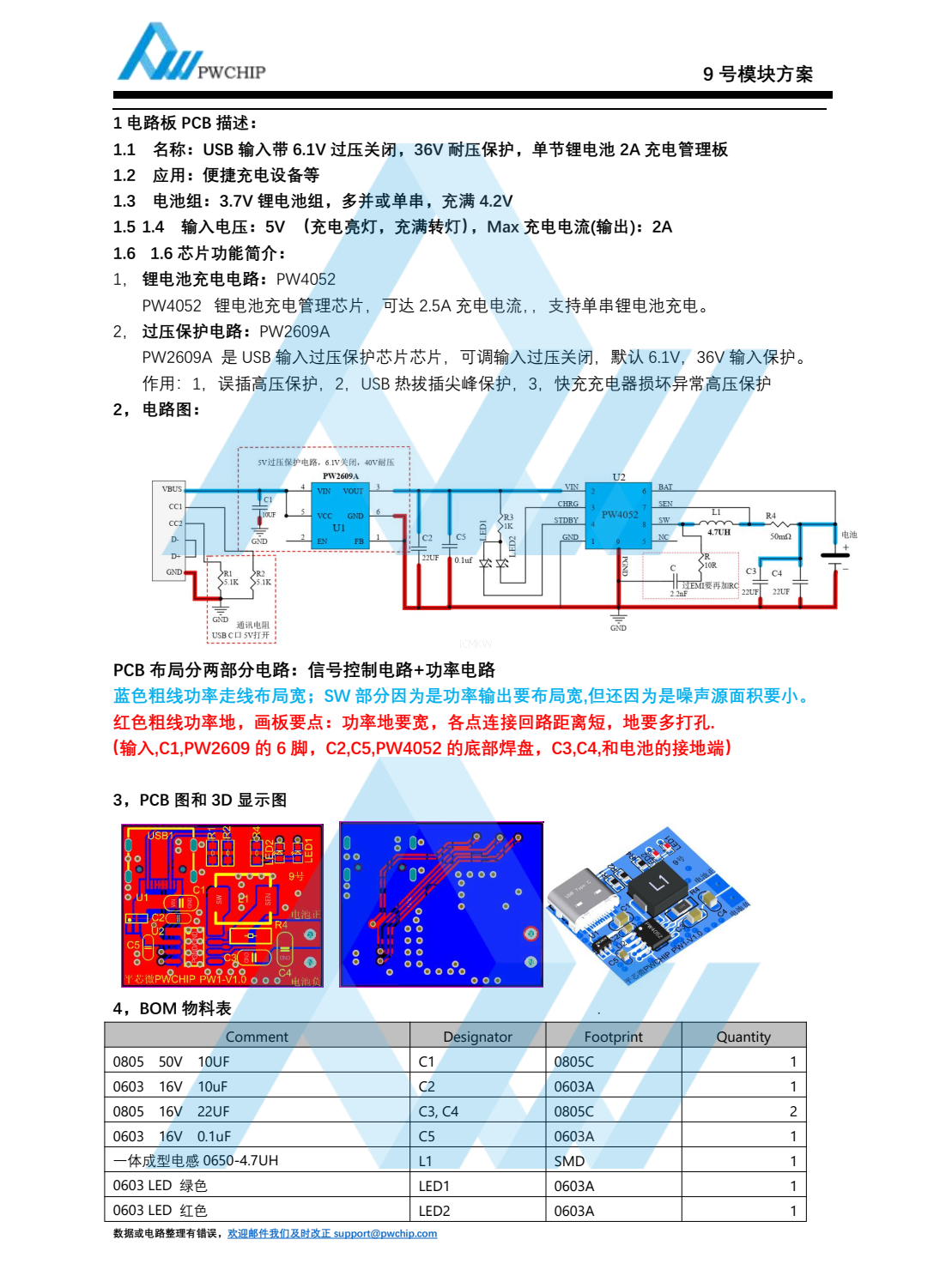

摘要：1 电路板 PCB 描述：1.1 名称： USB 输入带 6.1V 过压关闭， 36V 耐压保护，单节锂电池 2A 充电管理板1.2 应用：便捷充电设备等1.3 电池组： 3.7V 锂电池组，多并或单串，充满 4.2V1.5 1.4 输入电压： 5V （充电亮灯，充满转灯）， Max 充电电流(输出)： 2A1.6 1.6 芯片功能简介：1，锂电池充电电路： PW4052PW4052 锂电池充电管理芯片，可达 2.5A 充电电流，，支持单串锂电池充电。2，过压保护电路： PW2609APW2609A 是 USB 输入过压保护芯片芯片，可调输入过压关闭，默认 6.1V， 36V 输入保护。作用： 1，误插高压保护， 2， USB 热拔插尖峰保护， 3，快充充电器损坏异常高压保护
